技术参数：
| 输入电压，伏特.V | 100-253 |
| 输入频率，赫兹.Hz | 50-60 |
| 额定功率，瓦特.W | 3500 |
| 机箱重量，公斤.KG | 8 |
| 射枪重量(内无液体时)，公斤.KG | 0.9 |
| 做工时液体最大损耗，升/小时.L/H | 0.25 |
| 空载电压V，不超过. | 68 |
| 射枪蒸汽气压，Pa | 0.4-1.2 |
| 工作周期，%. | 100 |
| 机箱尺寸，长×高×宽，mm | 380×190×140 |
| 射枪尺寸，长×高×宽，mm | 205×194×60 |
| 电源线缆长度，m | 2 |
性能特点：
MULTIPLAZ350等离子切割机可切割、焊接以及钎焊接各类黑色金属与有色金属，其中包括合金钢，非合金钢，不锈钢，生铁，铜类，铝及铝合
金。产品还可对各类绝缘不燃材料进行切割，包括水泥，混凝土，砖，石棉水泥，陶结块，石英玻璃等等。
本产品工作电源为普通电源。在做焊接时需要添注稀释乙醇酒精，而做切割时则只需添注普通的水。为达到更轻松维护和延长使用寿命的目的
，建议使用含矿物质较少的水源（最好是蒸馏水）。
注意：插座线路的自动保护开关不得低于25A。
使用方法：
1、工作模式由电流与电压的转变来进行调控。
1）电流的增减由电流调控面板上的相应的和来控制。
电流的大小由电流指示灯来显示：左边一排显示模式I下的电流。右边一排显示模式II的电流（请见下表）。
注意：外界电源电压为110－120V时，电流最大直可调到第4档。
将设备调到模式II（MODE II）须按电流调控板上右边的按钮。
模式II上的电流大小可在模式I现设定的电流大小到最大电流值9.5A（6档）范围内调控。将模式II（MODE II）关闭，必按击右边的，按钮直
至右边一排亮着的显示灯消失为止。2）电压则通过旋转射枪启动按钮来实现。

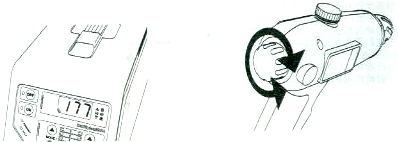

顺时针方向旋转为提升电压，逆时针方向则为降低。（见右下图）
在模式I（MODE I）工作时，电压的强弱会通过电压显示器显示。（见左下图）
在模式II（MODE II）工作时，电压显示器上只会显示“Arc”字样。
2、切割
1）接通机箱电源
将机箱电源线连接到电源插座上。
确认数字显示器和指示灯“OFF”亮了。
确认风扇开始工作。
注意：档指示灯“OFF”亮起时，允许在电压显示器上出现5V以内的数值。
2）连接射枪到机箱
拿起带绿色标签的切割射枪
确认机箱指示灯“OFF”亮起。
将射枪线缆插头与机箱输出接口连接起来。
用接口上的保险口将其连接扣好
3）启动射枪前机箱的设置
将模式II（MODE II）的地线钳线缆连接到机箱面板上的正极输出接口上。
按下左边的或按钮，将左边一排模式I（MODE I）的显示灯调到“4”档上。
4）射枪的转变工作及注液
切割需使用孔径为1.1－1.3mm的喷嘴（请见：配套备用材料）。
旋转启动射枪启动按钮，将其可按下的间歇调为2－3mm。
如不能将其距离设为2－3mm。则需拆解射枪，并对电极部分进行调整。
取出注射器，装满水，打开射枪注液孔塞，将注液器伸入注液 孔向射枪内注水，直至从射枪喷嘴孔向外渗水为止。
将注液孔塞拧紧并将射枪外壳擦干。将射枪放到托架上。
注意：
需在临近工作前，为射枪注液。
在注液的时候，注意射枪注液孔朝上，且喷嘴向上偏斜。
不得在未注液的情况下开启射枪，否则会导致射枪损坏。
5）启动射枪
确认机箱上指示灯“OFF”亮着。
按下并松开机箱按钮“ON开”，确认指示灯“ON开”亮起。（电压显示在短时间内升到200－350V）。
在按下按钮“ON开”后5秒内，将射枪启动按钮按到头。（当电极与喷嘴接触时，电压降为0－5V），再平稳地松开按钮。（点燃电弧的电压
在20－80V之间）。
几秒钟之后，从射枪喷嘴内会出现火束，同时电压也上升到80－160V之间。
顺时针方向旋转启动按钮，将工作电压调到190V。
注意！
如果电弧没有点燃（显示器上的数值仍然在200－350V范围内），请在5秒内重新按下射枪启动按钮。
如果未能及时按下启动按钮，那么电压显示器的数值会降为000V，且指示灯“OFF关”亮起。此时需重复整个启动过程。（先按下按钮“ON开”
，再按下启动按钮。）
如果8－10秒内无火束出现或无法点燃电弧，则需关掉射枪。
6）切割过程
模式I（MODE I）下的切割
该模式下的切割可获得最小的切缝，请在切割时尽量保持匀速。喷嘴与工件间的距离保持在1－3mm，（允许喷嘴与工件间发生接触）。如要
获取最快的切割速度可通过左边的按钮将模式I（MODE I）的电流指示灯调到“6”档上。并顺时针方向旋转启动按钮，将电压调到210－210V。
（如外界电源电压是100－120V时，那么需先将电流指示灯调节到“4”档上，再把电压调到220－230V）。
模式II（MODE II）下的切割
该模式下的切割值针对导电材料。模式II（MODE II）下的切割速度最快，切割深度最大。在该模式下切割，禁止喷嘴与工件发生接触。
将模式II（MODE II）的地线钳接到工件上。
为射枪带上保护罩（见左图）。
为射枪注液后启动射枪。
按动左边的按钮，将模式I电流指示灯调到第“6”档（如外界电源为100－120V，则调到第“4”档）。然后按动右边的按钮，启动模式II
（MODE II）。
旋转启动按钮，将电压调到210－210V。（外界电压为100－120V，则调为220－230V）。
带上焊工面罩（镜片暗度为5.5DIN）
保持喷嘴与工件的距离为1.5－2.0mm。确认电弧连接到工件。
确认射枪电弧与工件表面垂直。
保持到工件上电弧的稳定。
注意将熔化的金属吹掉。
如要获得平整的切缝，可使用成套设备中的定位器。
注意：当在模式I（MODE I）和模式II（MODE II）下工作时：
如果火束突然熄灭，需在5秒内重新按下启动按钮，以重新点火。
当射枪内水用完时，火束会延长（或者熄灭），电压显示数值下降。这种情况最好在射枪过热自动关闭之前将射枪关掉。
当射枪内水用完时，射枪自动关闭，且机箱上的“OVERHEAT”指示灯亮起。如要继续工作，需重新注液后再重新开启射枪。
用锉刀或金属刷清除粘附在喷岁上飞溅的金属熔渣。
不得在射枪开启后无人看管。
不得让身体未保护的部位，接触到射枪的裸露在外面灼热的部分。
在模式II（MODE II）下工作时，未固定在添料钳上的导电材料不得与喷嘴或射枪保护罩发生接触。
不得在射枪工作时，拧开注液孔塞子。
7）关闭射枪
按下机箱按钮“OFF关”。确认机箱显示灯“OFF关”亮起。
将喷嘴的3－5cm伸入水中2－3分钟，以达到对射枪进行冷却，及自动补水的功能。
注意：当喷嘴发红或出现稳定的（长时间）绿色火焰时，需迅速关闭并冷却射枪。
注意：
如果在特殊情况下，当机箱距离很远时，可通过按下启动按钮，并持续6－8秒的方法来关闭射枪。
8）射枪的重新注液
射枪可以通过两种方式注液。
手动注液：如前述2.4.的那种注液。
自动注液：如前述2.7开启射枪，将射枪喷嘴伸入水中3－5cm保持2－3分钟（射枪不用入水太深）。该方法依靠真空效应，所以只
能针对刚关闭的射枪使用。
注液后请将射枪擦干。
9）结束工作
按下机箱按钮“OFF关”。确认指示灯“OFF关”亮起。
断开射枪线缆插头与机箱输出接口的连接。断开地线到机箱及工件的连接。断开机箱与电源的连接。
禁止：在机箱指示灯“ON开”亮时，断开机箱与电源插座的连接。
射枪工作时、或者指示灯“ON开”亮着时，断开射枪线缆插头与机箱的连接。这样会导致烧坏接口。
注意事项：
1、本等离子设备BPCW22A+的产品设计与一系列的使用细则说明，保证了产品的安全使用。根据技术条件的要求，所有的设备都通过了：机箱
耐电强度检测和接地检测，以及射枪的耐电强度检测。为保证技术安全，需按本手册要求将本设备内的接地链路和外部接地。设备制造商将不会
对因未接地而带来的相应损失负责。
2、本产品预设了自动保护功能，在以下情况出现时会自动关闭机箱输出电压：
－射枪出现5秒以上的短路状况；
－机箱和射枪过热；
－射枪传感器断路；
－机箱输出电压空载超过5秒。
3、本设备大多数在厂区使用，在不同环境中为防止来自电网或电磁辐射带来的干扰，需留意它和其他电子电器设备间的电磁共容性。当出
现干扰时，用户需要求行内专家来一起改善电磁共容性，如加设电网过滤器，补充屏蔽线缆或屏蔽设备等等。
4、设备安装了额定电流为25A的可熔保险器和缓慢相应“slowblow”保护（保险丝尺寸：Φ6.3～L32mm）。
5、设备还通过在无直接电弧时，限制工件（或机箱外壳）与喷嘴间的空载电压的数值低于68伏来做安全保护。机箱面板上的绿色安全指示灯：“SELV”亮起时说明工件与喷嘴间的电压不超过68V。
6、喷嘴与射枪盖接触时该元件上的电压可能会超过68V，所以使用保护罩以防电击。
7、接通设备时的安全措施
拆下包装后在通电使用前需先检查设备的完整性和配套性。如有相关故障的疑问或怀疑请不要使用，先交给专业人员。
请勿将包装内的材料（塑料袋，聚苯乙烯泡沫灯）放在小孩能拿到的地方，以免造成危险。
在接通设备前，需先检查机箱上显示的电源电压是否正常，电源插座需为16A（如果电源100－120V，20A）
请与带接地功能的插座连接（使地线钳与机箱面板上地线钳接口连接）。
如机箱外壳或线缆上有明显损伤，请勿将该设备通电，不要自己尝试修复电源线，出现问题应与专业人员联系。如有必要需更换电源线（该
替换电源线需由橡胶HO5RRF下制成，符合标准以及生产商许可，或者使用设备配套的备用线缆。）
请配置或在专业帮助下确认设备与该工作环境中其他设备间，是否存在电磁共容性方面的问题，注意检测各类线缆，无线电，遥控装置，电
脑，防保与警报系统，测量仪器等等。
使用助听器者请注意，设备焊接时可能会对其产生干扰影响。
如果使用接线板，那么该接线板的线缆不低于2.5平方毫米粗，且线缆的接地阻抗不超过0.1Ω.
请将机箱置于水平稳定的平面上。
留意工作环境内的易燃物品。工作时保持工作环境内的排风或空气流通。
注意在工作台上的摆设，避免熔化的金属，烧热的射枪，以及喷出的热气，接触到机箱的电源线。
勿将机箱放在加热器，明火以及其他热源附近，保持机箱排风孔的通畅。
请焊工使用个人防护用具。
当不使用设备的时候，当要安装设备的时候，当对设备进行维护的时候，都请切断设备电源，并将插头拔出插座。
8、工作时的安全事项，下述情况将被禁止：
在未学习本手册的情况下开启本使用本产品。
应用本产品完成切割、焊接外的其他任务。
在本手册说明外，自定对本产品进行改装或拆卸。
将设备放在小孩以及身体健有障碍的人(如：未向医生事先咨询使用心脏起搏器的人)可接触或使用的地方。
设备开启而无人监管。
违反“电器装置安全使用条例”以及相关的操作安全标准。
在无生产商建议和本手册中未指明的情况下，私自连接其他附件到机箱或射枪上（私自添加附件可能会造成设备的损坏或给启用者带来
安全隐患）。
在BPCW22A+机箱上连接其他非BPCW22A+的射枪，或将BPCW22A+射枪连接到其他非BPCW22A+的机箱上。
将射枪与BPCW22A+生产商未许可的部件（如：氧气瓶、空压机、液化气罐）连接。
向射枪内加入非本手册注明的除水和稀释乙醇酒精外的其他液体。
将机箱和正在工作的射枪放置倾斜度超过10℃的水平面上而不加以固定。
使用射枪工作时，如机箱面板的SELV未亮起时，而不将保护罩罩到射枪上（也就是说此时射枪罩与喷嘴间的电压超过68V）。
在机箱外壳没有接地的情况下工作。
使用本产品时无专门的墨镜保护，而在模式II（MODE “II”）下工作时无面罩保护。（建议在模式I（MODE“I”）时墨镜暗度为4DIN
，模式II（MODE “II”）时暗度为5.5DIN。）
对双脚无绝缘鞋保护的情况下；在金属或潮湿地面上工作；在鞋子或双脚潮湿的情况下作工。
湿手摸触机箱。使用射枪加工刚喷涂过的工件。
身着带燃料燃液污点的衣服进行工作。
对装满危险物品（油及可燃气体）以及带压力带电的工件进行加工。在不通风的环境内对上漆或镀锌的金属，加焊剂进行工作。
在布满灰尘以及金属粉末的地方进行工作。
使用本产品为管道解冻。与产品烧热的部分接触。
在工作时移动机箱。
拽着电源线拖拉设备以及将电源线绕在设备上。
用湿抹布擦拭机箱。
私自尝试修理设备或射枪。出现相关维修问题请与维修中心联系。
