手抬机动消防泵组 JBQ5.5/9

产品分类：

输转类

关键字：

个人防护类

产品特点

京东商城
立即联系

技术参数：

项目

参数

备注

发动机

型    式

风冷，四冲程，顶置气门



启动方式

手、电启动



额定功率

9.6kW(13ps)



额定转速

3600r/min



排气量

389ml



机油容量

1.1L



水泵

额定流量

9L/s

吸深3m

额定压力

0.55MPa

流    量

≥4.5L/s

吸深7m

压    力

0.55MPa

引水装置

型    式

抽吸式电动真空泵



吸    程

7m



7m引水时间

≤35s



外形尺寸

210×100×260（mm）



 整机重量

≤100㎏



整机外形尺寸

750×650×540(mm）







性能特点：

　　JBQ5.5/9手抬机动消防泵组采用本田发动机为动力源。该泵集中了国内外同类产品的先进结构和优良性能，具有结构紧凑、马力大、性能可

靠、稳定性好、便于移动、功能齐全、扬程高、流量大、启动迅速、出水速度快等优点。主要适用于低洼池、隧道、地下设施、船舶等场所的消

防排涝。

使用方法：

　　（一）准备检查滑片真空泵下的油杯，杯中油是否在警界刻度线以上，若不足，则应加满。

　　特别注意：油杯中油低于警界刻度线以下时，滑片泵禁止操作运行（使用普通机油）。
　　1、检查手抬机动消防泵组各部件是否完整，连接件是否牢固，擦拭清洁。
　　2、检查曲轴旋转时，运动件应灵活无干涉碰撞现象。

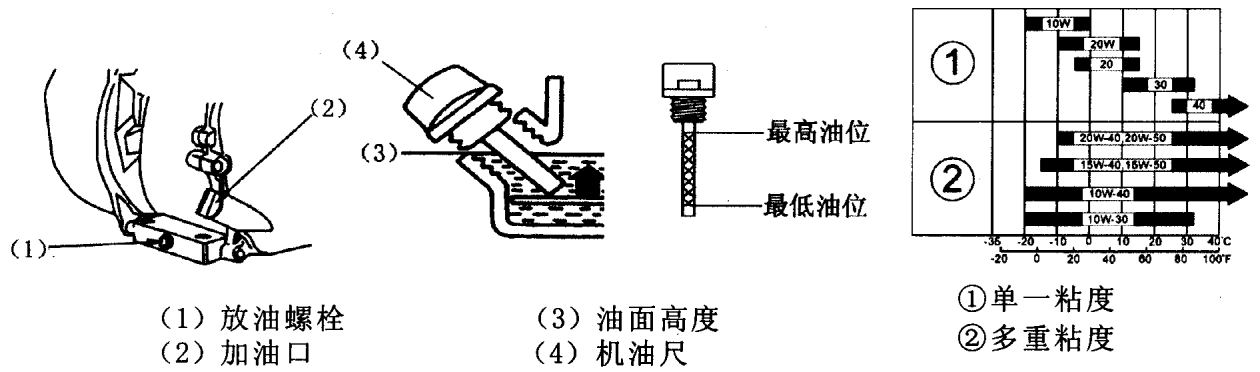

　　3、检查机油面在确认停机状况后，再检查机油，拧下机油尺，观察机油是否在规定的范围内，若油面过低，则从注油口加人适量机油直到规定
的高度为止。


　　
　　①机油是影响汽油机运行和保养的一重要因素，我们建议使用 SAE 10W-30 牌号的机油。
　　②发动机有自动保护装置，当机油低于最低油面和高于最高油面时，发动机会无法启动。

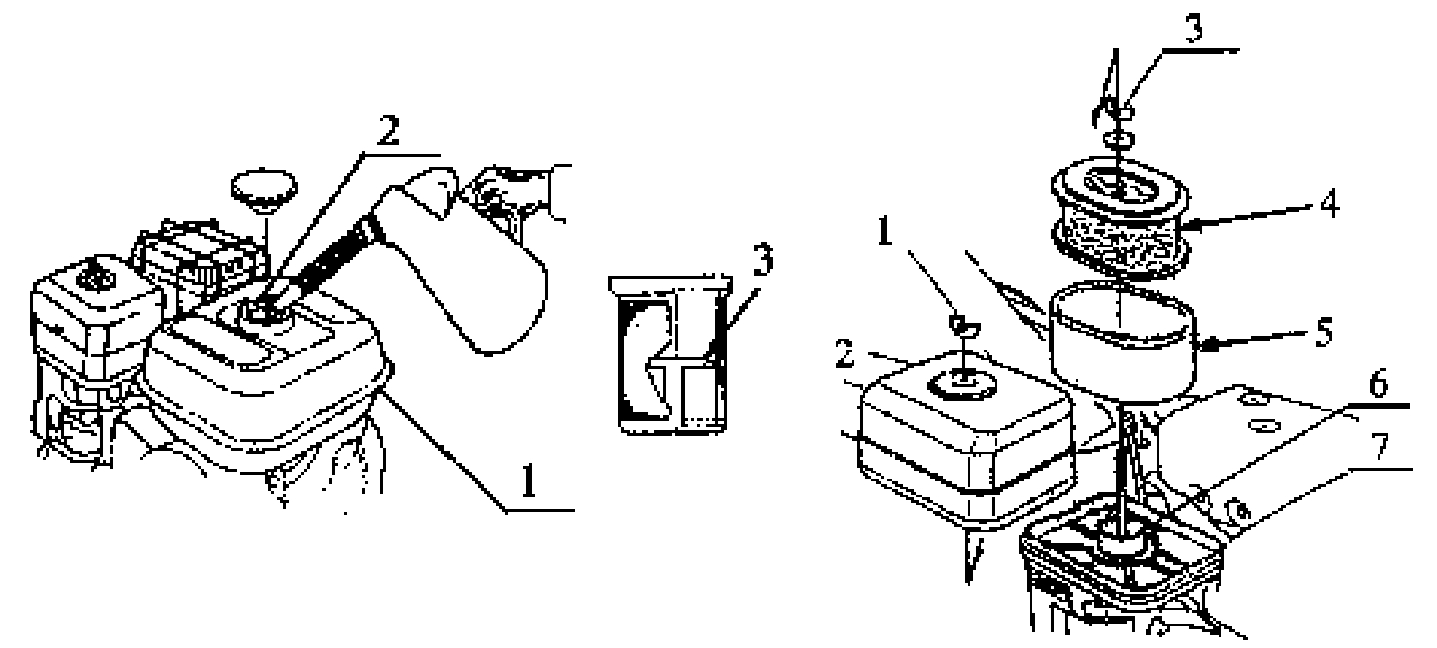

　　4、检查燃油面打开油箱盖，检查燃油，若须加油则从注入口加入，直至油面达到滤网内部的红色隔板为止。使用燃油牌号为 90＃汽油，决不允
许使用机油和汽油的混合物，不允许使用含有杂质的汽油。
　　5、检查空气滤清器
　　空滤器为干式，有纸质和泡沫两种滤芯，检查时撤除空气滤清器罩壳，检查滤芯是否清洁，若有杂物则需清洁，轻搓洗涤，然后拧干， 反复几
次， 挤干水后重新安装。

　　6、检查密封垫是否完好，装好进水管，用板手紧固，以防漏气。


　　7、进水管的滤网应尽可能挂在较清洁的水池中，并离池底和池壁一定距离，如水源中污泥较多时，应将滤网罩入竹箩中一起放人水池中。进水管
弯曲处不应高于水泵进水口，以免吸水困难。


　　8、检查发动机上的总电源开关是否开启（置 ON 位），出厂时已设置在 ON 位。
　　9、检查水泵泵壳下的放水阀是否已关闭。


　　10、装好出水管和水枪。
　　11、注意安全检查，移走汽油机附近的易燃品，非操作人员不要围在机旁。
　　图 6
　　放水阀关阀位

　　（二）起动

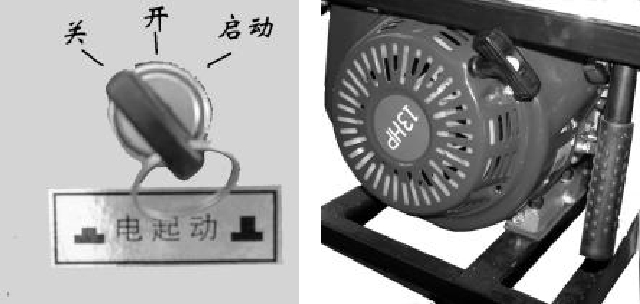

　　打开油门开关（黑色），拧松化油器底部的放油螺钉，直到有油流出为止。紧固放油螺钉，以免有油溢出。将阻风门（白色）调至半关闭位置，
然后把调速旋扭调到合适位置，先轻轻拉起动器手柄，直至感到有阻力时，打开电启动开关至“开”位置，再启动：
　　①电启动：扳动电启动开关至“启动”位置。
　　②人操纵拉索起动发动机。


　　发动机启动后，检查运转是否平稳，有无异响，然后再把阻风门开到最大，调大调速旋扭角度，以达到所需转速。

　　(三）引水

　　1、关闭水泵泵体下的放水阀。
　　2、顺时针旋转出水阀上端的手轮，关闭出水阀。


　　3、将调速旋扭调到合适位置，一手扳下滑片泵引水把手，使滑片泵处于工作状态。
　　4、待滑片泵下端喷口连续喷出水汽后，稍稍打开出水阀。
　　5、如水枪出水连续正常，再扳回滑片泵把手，使滑片泵处于非工作状态（运行位置）。
　　6、将出水阀完全打开。
　　特别敬告用户：
　　当滑片真空泵一次引水连续工作时间超过 30 秒时，仍然不出水或出水不正常，应立即停机检查，检查方法详见第六章故障排除。

　　（四）停机

　　1、将调速旋扭调至最小位置，使发动机处于最低稳定转速，扳动面板电启动开关到“关”位置，则发动机就会停下来。
　　2、关闭出水阀。
　　3、打开水泵泵体下的放水阀，放尽积水。冬季使用后特别注意，以防冻裂泵体。

注意事项：

　　1、发动机必须由具有一定专业知识的人员操作，严禁非专业人员独立操作。
　　2、运行过程中应注意发动机变化，如发现异响，震动厉害，放炮等不良现象发生时应立即停机。（注意：紧急停机，将启动开关置于OFF）
　　3、发动机周围禁止堆放易燃、易爆等危险品，以免发生火灾。
　　4、在加注汽油过程中，严禁吸烟，禁止有汽油溢出。若不慎溢出，在发动机启动前必须擦拭干净。
　　5、为避免您的发动机受到损坏，应使用专用的四冲程机油，在机油未加入或不足量的情况下，禁止启动发动机。
　　6、在发动机冷却之前，禁止触摸消声器和气缸。
　　7、禁止带油运输发动机，存放时，应保证油箱内无油。
