救生抛投器PTQ6.0-Y80S70

救生抛投器PTQ6.0-Y80S70

零售价
0.0
市场价
0.0
浏览量:
1002
产品编号
所属分类
救生类
数量
-
+
库存:
1
产品描述
[[[[[[[[[[[[[[产品参数, 参数]]]]]]]]]]]]]]
技术参数
性能特点
使用方法
注意事项
操作视频
未找到相应参数组,请于后台属性模板中添加
总成重量 3kg
发射压力 6Mpa
训练弹φ 5mm×70m
救援绳尺寸 陆用φ3mm×100m  水用φ3mm×80m
救援绳拉力 ≥2000N
抛射距离 水用时抛射自动充气救生圈的距离可达70-80m,使用抛绳救援弹时,抛射距离可达80-100m
直径φ 25.4mm
动力为CO2气瓶规格 净含量33g
配救生圈用CO2气瓶规格 净含量24g,直径φ25.4mm

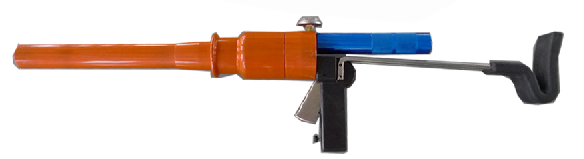

  PTQ6.0-Y80S70救生抛投器是以采用CO2或高压空气为发射动力,没有明火,可在易燃区域射出或射入易燃区域,该抛投器携带、使用方便,可

连续发射。发射弹初速高,发射距离远。救援弹带尾翼,抗风性能好,发射精度高且发射成本低,适用于不同目的的救援。

  1、使用空呼器高压空气为动力(此为选配件)

  1.1、向下折叠枪托。

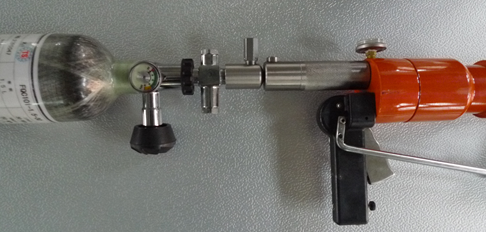

  1.2、将快速接头一端接入空呼气瓶,另一端接入枪体,按下按钮A,使快速接头两端连接在一起。



  1.3、打开空呼气瓶进气阀开关,将听到气体充入气缸的声音,5-10秒进气声音停止后关闭进气阀,按压按钮A,使快速接头与气瓶断开。



  1.4、枪托上折复位卡紧,待用。




  2、使用CO2气体为动力

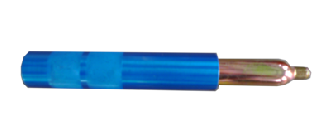

  2.1、旋下CO2气瓶固定管。



  2.2、CO2气瓶有螺纹一端朝外,插入气瓶。



  2.3、将枪口朝下,旋入CO2气瓶固定管,当听到有气体流动的声音时,快速旋入,将CO2气体充入气缸。



  2.4、枪托上折复位卡,待用。



  2.5、当抛投器不使用时,未使用或已使用过的CO2气瓶不允许留在气瓶固定管内。

  3、充气完成后,请选择适合的抛射弹,准备发射。

  1)救援弹
  1.1从救援弹尾盖中心孔拉出40-50cm救援绳。



  1.2、放入铝管侧面的线槽中。



  1.3、把救援弹插入发射管中。



  1.4、把救援绳系在图示处打结,或系紧在其他适合的地方。



  1.5把枪托放平,顶在肩膀上,调整好合适的发射角度;
  1.6将保险按钮扣下,快速平稳地扣动扳机发射。

  2)训练弹

  2.1、把救援绳塞入训练弹侧面的线槽中,把训练弹插入发射管中;




  2.2、把绳包中的救援绳和训练弹的救援绳连接起来;
  2.3把枪托放平,顶在肩膀上,调整好合适的发射角度;
  2.4将保险按钮扣下,快速平稳地扣动扳机发射。

  3)救援绳填装方法

  方法一:
  1、把救援绳从救援弹上解开,理顺,清洗,晾干后将其重新装入,此过程需要注意避免绳子打结;
  2、把接头连上空压机气源:5-7bar,从装绳器手柄小孔插入长的救援绳;



  2、扣动手柄上的扳机,救援绳将从管子另一端出来;
  3、把吹出的救援绳和救援弹内的引导绳打结;

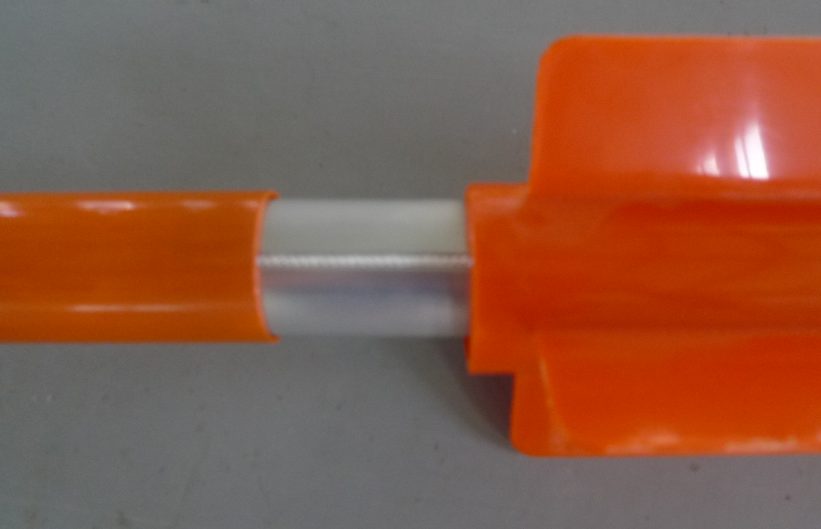

  4、把装绳器插入发射弹铝管中,扣动扳机通气并上下移动装绳器,绳将装入救援弹;



  5、当救援绳全部装入救援弹后,将救援绳的末端从尾盖穿出;



  6、盖上尾盖,发射弹处于备用状态。


  备注:救援绳装填之后,将10cm绳头在绳包外面,以便跟其他绳索连接。

  方法二:

  当没有空压机气源进行装填救援绳时,也可以采用空气呼吸气瓶进行填装,此方法适用应急使用,但需另外选配一套连接气源用的专用接气
管(采用标准6.8L空气呼吸气瓶充压30MPa可填装2个救援弹)。
  1、将专用接气管的一端与大瓶的空呼器气瓶连接,另一端与装绳器相连;



  2、在装绳器手柄小孔处插入30-40cm长的救援绳;



  3、将吹出的救援绳跟救援弹里的引导绳连结;



  4、保持装绳器扳机连通(保持扎带固定),开启空呼气瓶,适当调节出气量控制救援绳吹出力度;



  5、把装绳器插入救援弹铝管中,上下移动装绳器,将救援绳装入救援弹内,装完后,关闭空呼气瓶。将救援绳的末端从尾盖穿出,盖上尾盖。

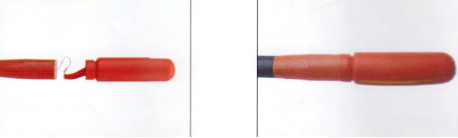

  4、安装救生圈救援弹头

  水用救援绳装完后,绳子的末端与救生圈拉绳连接。

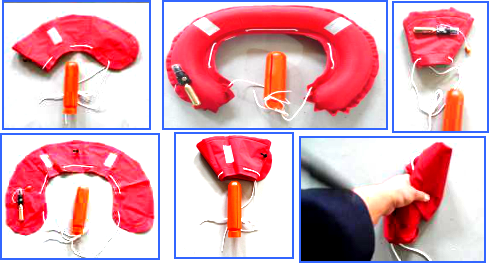

  5、安装自动充气救生圈
  1)拧下救生圈上自动阀的底座,将使用过的触发剂取下;
  2)将自动阀阀体内的水擦干,换上新的触发剂(红色向上),将底座旋紧。自动阀处于正常工作状态时,塑料壳内白色圈为完整状态,使用
过后的白色圈为断裂状态;
  3)将用过的CO2气瓶取下,换上新的CO2气瓶。CO2气瓶使用过
  后,瓶口会被刺针刺破留下一个洞;
  4)安装救生圈前,一定要把圈内空气排尽,否则无法装入自动充
  气装置保护套内(在将自动充气救生装置装入自动充气装置保护套时,自动阀底部要与自动充气装置保护套顶部小圆口的方向一致。错误的
安装可能导致此装置无法迅速充气);
  5)气瓶落水3-5秒,救生圈自动充气;
  6)遇险者抓住救生圈,并将它套在身上,救援者可将其拉到安全地带。
  充气原理:触发剂 遇水后会迅速溶解,底座里的顶杆在压簧的作用下撞击刺针,刺破CO2气瓶,向救生圈内充气,使之迅速膨胀。



  注意!套合前,要确保救援绳已装入救援弹体内。
  空呼气瓶充气:本空呼气瓶气压可充至300bar(4350psi)。充至300bar(4350psi)时,气瓶内气体可供发射8次,充气时只需将气瓶与空气
填充泵连接。
  注意!只允许充入高压空气,禁止充入其他气体,尤其是氧气等可燃气体。
  1、绝对禁止将抛投器直接对准人体发射,否则有可能造成人员的伤害。
  2、未做好发射准备时,严禁按动保险装置。
  3、气瓶充气时,应将气瓶朝向无人处,严禁充气超过额定压力(30MPa)。
  4、对于已经充满气体准备待发的抛投器,如果停止使用,要将装在气缸内的气体排放掉。
  5、保险装置是抛投器中非常重要的器件,对于抛投器的安全、操作起决定性作用,平时不能调整。充气操作时,要时刻注意它的安全极限。
  6、严禁在室内发射。
  7、产品出现故障,不要尝试自行维修,应交给专业技术人员或厂家处理。
  8、应贮存于通风干燥的室内,做好定期维修保养。
