救援三角架 JS2.0/2.5

救援三角架 JS2.0/2.5

零售价
0.0
市场价
0.0
浏览量:
1001
产品编号
所属分类
救生类
数量
-
+
库存:
1
产品描述
[[[[[[[[[[[[[[产品参数, 参数]]]]]]]]]]]]]]
技术参数
性能特点
使用方法
注意事项
操作视频
未找到相应参数组,请于后台属性模板中添加
标准三角架内置净高 ≥2.5m
水平宽度 2.7m
最高组合净高 3.7m
安全载重 10KN(约1吨)
安全工作负载 1.33KN
使用绳索(安全绳) 9.5mm
手摇上升器最大总质量 10KG
  JS2.0/2.5救援三角架是理想的边缘缓降工具,包括进入狭小空间,矿井、悬崖和工业救援。还适用于桥梁、堤坝的检查;绳索技术;建筑施
工;军事和电影拍摄等行业。
  产品特点:
  1、更轻便、更短,但没有降低工作高度,方便携带;
  2、亮色支脚增加了暗光条件下的可视度,同时在热环境下不会吸收太多热量;
  3、更轻、更小的硬铝铣削加工成的整体连接头;
  4、单个救援支架还可以独立组装成1个A形架和1个起重架;
  5、此工具不仅是一个救援三角架,还是一个理想的绳索技术应用工具;
  6、配备手摇上升器,提高救援效率,减轻负担。
  (一)操作规范
  使用救援三角架、A型架,起重架首先要考虑其稳定。支架极容易滑动,使用时请参照如下规则:
  1、尽量组装成三角架功能,A形架、单脚架只在三角架不能安装时采用。
  2、三角架所受合力应是朝下的,尽可能接近三个支架的中心。
  3、当第三支架伸长时,合力会向A形架移动,需要一个尾索固定。连在连接头的三角孔和支架后面的锚上。
  4、A形架的合力应该和另两支架在一条直线上,穿过快卸销和滑轮的绳索应该和另两支架在一条线上。每一侧的绳和三角架的角度相等。
  5、不要超过安全载重,由于使用滑轮,根据绳索角度,三角架上的重量可达载重的2倍。
  6、用绳索带子或者链子把脚连起来,或者把脚锚定在表面上,以防支架滑动。
  7、使用A形架倾斜时,考虑使用第三个支架,如果安全绳在三角架的内侧,会增加稳定性。
  8、把安全绳固定在地表,可减小设备倒塌后的落差。
  9、在边缘工作时,应保留一条人行通道。
  (二)组装
  至少需要2个人,在没有扶手的边缘安装时要使用安全绳,有2种方法组装。
  1、就地安装。移动简单,但安装完成前每个部分都要拴好。
  尽可能多的安装,比如每个连接头连一个支脚。
  2、远处安装。先安装好然后整体移动向边缘,需要3-4个人,但只要一根安全绳。
  也可两种方法综合运用,但在落差很大的边缘销钉很难变换,要变换需要撤到安全地带,然后移向边缘,确定后再固定支脚。
  在设备上系一条固定带,固定带栓在单独的锚上以防止安装过程中倒塌。操作时可不动固定带,以备拆卸时用,禁止无人看管未固定的支架。
  (三)拆卸
  除掉支脚的锚,应移动到安全区域拆卸,同时固定带应保持原位,拆卸后检查、保存。
  锚定:



  三角架应避免任何可能的事故,包括保护第三腿受到的压力和张力。使用时第三腿既不能前倾,也不能后移,最好的办法是把它锚定在表面。
  在救援过程中,也可把三只脚连在一起,可缩短救援时间。合力应尽可能的接近中心位置。
  拉力越接近进口越安全。已经撑开的支架,当支脚被抑止,三角架就固定住了,并且中心是朝向支脚内的。
  三角架若在边缘处,必须在外围处设一根固定绳防止支架意外跌落。在三角架装截前更要严格注意。



  固定前支脚:
  救援三角架的A形架前腿必须防止向外张,因此需要把支脚固定在表面上。如果达不到上面的要求,可能用一定长度的线或网来连接支脚。绳
索需要合适的张力,既可以让绳索紧崩也不会绑住支脚。可以使用卡车索具,尽可能地降低绳索位置防止成为工作人员的绊脚。索具同时也给固
定边缘垫或边缘保护套提供方便的位置。

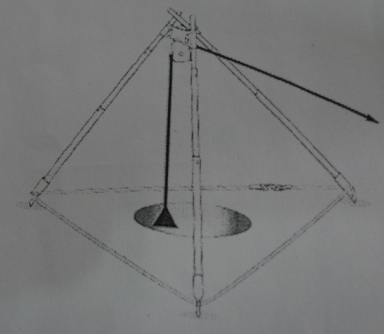

  传统三角架:
  救援三角架可作多种形式三角架,包括等边三角架。通过调节三角架,可以用在等边三角架不能用的空间或场合。支脚可以固定在表面和绳
子及链条连接防止往外张
  如果把三角架作为等边三角架使用,重心应在中心位置。若重点不在中心位置,应使用额外的索具来起稳定作用。

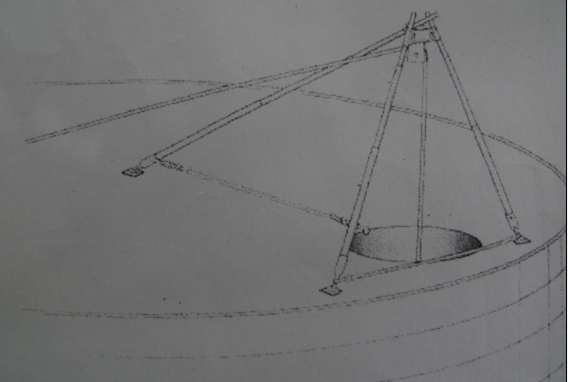

  延长腿三角架:



  救援三角架的最大优点是伸缩架的设计,比起传统的三角架有更大的可调节尺度。通过延长伸缩架,A字框可以更大程度的竖直站立。此时救
援三角架顶端的锚点放置在边缘附近或直接放在墙面或障碍物相邻的开口上。使用长伸缩脚时,救援三角架能承受等边三角架产生的三角架处张
力,但是也需固定住多功能三角架。在固定支脚时应考虑支脚增加的滑力。

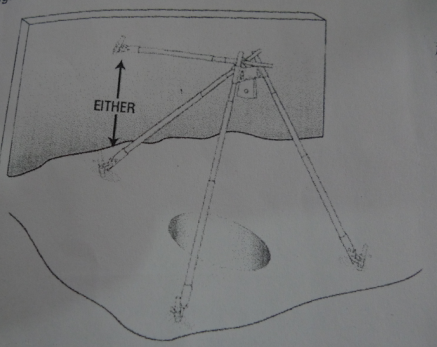

  在边缘使用多功能架:
  边缘可以是悬崖,屋顶或大容箱等。在使用救援支架之前必须把支架上端的连接头装上并固定。在使用期间,连接头可以放在原处,等用完
三角架后可以用来拆卸。在下面的例子中,为了更清晰的看出效果,没有显示连接头。
  高级应用:
  A形架、单脚架相对三角架,速度和安全稳定性不是很好。如果合力不在腿的正下方,绷索承受额外的力可能倒塌。但是安全索具的需要是
相同的。
  A形架:



  A形架需要把腿锚定在表面上,并用绷索固定牢。绷索必须绷紧以减少活动。如果2支脚不能单独固定,就要把它们连在一起。A形架的前面
(边缘附近)和后面都需要绷索。重物提升时,为防止歪斜,可能需要更多绷索。
  A形架向边缘倾斜使支腿的负重最大和绷索的负重最小。A形架的平面平分载重绳通过滑轮的角,滑轮轴应和腿平面对齐。合力也应该在腿
的中间。这样力才能平衡,支腿负重最大。

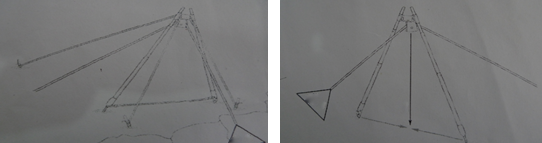

  倾斜A形架:



  边缘附近搭建A形架首先要在边缘设定锚。第三腿可以解决这个问题,也可选择倾斜A形架。倾斜A形架在左右两边使用绷紧,这就缓解了常规
A形架在边缘处锚定的需要。记住,第三腿也可应用于倾斜A形架,此时杂志绳应在支腿内部。

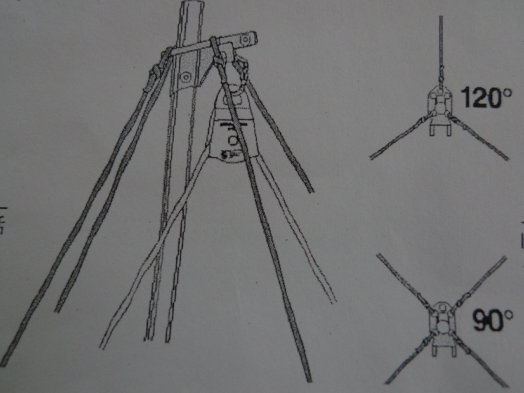

  单脚架:
  独脚架至少需要3条绷索以120度角分布。如果锚足够,4条绷索以90度分布会更安全。杆的底部应固定好,锚在表面或置于洞口里。就像A形
架,合力要和支腿平行,有必要支腿倾斜。
  三角架连接头上的孔,用来连接绷索。连接头位置应固定,载重绳和绷索不能相互干拢,负重时不能缠绕支腿。



  手摇上升器:需安装在专用撑杆上。
  1、将手摇把手安装至手摇轮上(转动拨块插入),如下图所示:

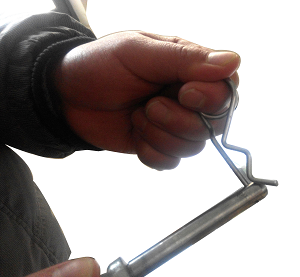

  2、将手摇上升器放置于三角架支撑脚上A型架上,对准三角架两孔,并用插销固定,再用R销穿入插销防松脱,如下图所示:

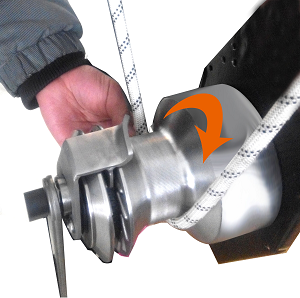

  3、将安全绳通过滑轮穿引到手摇上升器上,(注意:滑轮凹槽与上升器径向方向一致,滑轮不能扭摆),再将安全绳按顺时针方向缠绕上升

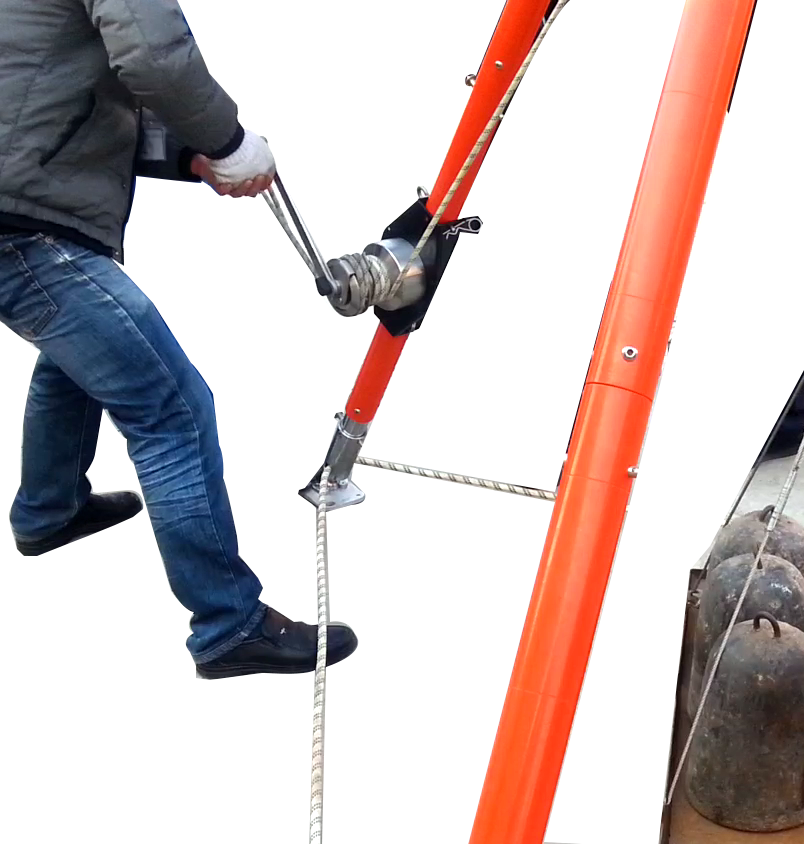

器三圈(并排缠绕,不能使绳子相重叠)。把第四圈卡入齿轮槽内,缠绕一圈并拉紧。工作中,至少需两个人协同工作,一人摇把手,另一人将
上升的安全绳拉紧并边收集(防止安全绳脱出齿轮槽),如下图所示:



  4、反之:如工作中需下降,只可将安全绳脱出齿轮槽(第四圈),后面3圈不能脱出,再将手中的安全绳拉紧并缓慢的下放(注意:手不能
脱离安全绳)至到工作完成。
  注意:上升作业时必须两人协同。一个人摇把手,另一个人将上升的安全绳拿手中拉紧并边收集。(防止安全绳脱出齿轮槽)。

  提示:顺时针方向和逆时针方向摇把手,均可工作。顺摇上升速度是逆摇上升速度的3倍,但逆摇比顺摇省力3倍。
  1、不要超过安全载重
  2、使用时全部支脚必须牢固锚定,以防倾斜、张开和上举力
  3、载重绳应该连在滑轮或者D字钩上
  4、每次使用后,由相关人员执行严格检查,记录检查日期和结果。每个使用者都应该接受检查培训。
  5、检查救援三角架有无破裂、凹痕、挂钩和销钉有无延长,连接头能自由转动但不松散,支腿装配顺利,无弯曲和变形,销钉有止动球,并
正常工作,如果发现重大损坏,必须撤出服务。
