技术参数：
|
气动支撑杆基本参数 |
||||||||
|
产品规格 |
初始长度(mm) |
伸展长度(mm) |
重量(Kg) |
气动伸缩行程(mm) |
气动支撑升力（KN) |
安全工作支撑力（KN) |
气动工作压力（MPa） |
|
|
QZG600 |
600±5 |
880±5 |
≤8 |
280±5 |
3 |
150 |
0.8 |
|
|
QZG880 |
880±5 |
1400±5 |
≤10.6 |
520±5 |
3 |
150 |
0.8 |
|
|
QZG1400 |
1400±5 |
2350±5 |
≤15.5 |
950±5 |
3 |
150 |
0.8 |
|
|
手持气动控制器基本参数 |
||||||||
|
产品规格 |
重量(Kg) |
工作压力（MPa） |
||||||
|
SKQ-II |
≤1.5 |
0.8 |
||||||
性能特点：
HS15/0.8重型支撑套具，适用于地震、塌方、坑道、泥石流、滑坡、各种交通事故处理等现场的抢险救援工具。可以单根使用，也可使用三支撑
杆连接底座把三根顶杆连接在一起共同使用以增大支撑力；除此之外还可以把多根顶杆连成三脚架供救援提升或起重使用。
使用方法：
(一）多功能底座与万向旋转底座连接
（二）套具相关的使用
1、手动操作的使用
a、根据救援现场的工作需要，选择合适长度的支撑杆。
b、气动支撑杆上升：将支撑杆放在需要支撑的地方，直接用手拔出至所需要的位置停止，此时气动支撑锁止，即可开始工作。
c、气动支撑杆下降：按下支撑杆上手动操作按钮（红色按钮），此时支撑杆支撑锁止解除，支撑杆开始下降，松开按钮即可停止下降。

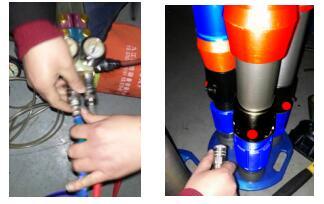

2、气动远程操作
a、将气源（气瓶）与减压阀连接，然后通过5米蓝色输气管与手持气动控制器连接；
b、将手持气动控制器依次与输气管（10米）、支撑套具相连接；蓝色气管接撑杆进气快接，红色气管接撑杆控制快接；
c、使用前首先打开气源（气瓶）开关，观察压力上升情况（一般空气瓶压力为30MPa），通过减压阀将压力减到0.8MPa，此时手持气动遥控器处
于可操作状态（手持气动控制器上部2个按钮为供气按钮，下部2个按钮为泄压按钮）；
d、气动支撑杆上升：按下蓝色气管连接路的供气按钮，气动支撑杆升长，升长至所需高度，松开按钮即可停止，并自动锁止支撑；
e、气动支撑杆下降：按下红色气管连接路的供气按钮→支撑锁止自动解除→按下卸压按钮→排出蓝色气管连接路的气体→支撑杆开始下降→下
降到所需高度时排出气动控制室的气体（按下红色连接管路卸压按钮）→支撑杆会自动锁止。
注：当支撑杆两端承受30公斤以上负荷时，不允许以任何形式（手动操作、气动远程操作）使支撑杆下降或缩回，必须在支撑杆两端负荷去除时
，才可操作，如若违反此操作，本公司将不承担由此产生的伤害或损失。
注意事项：
1、当连接程序完成后，对输气管严禁踩踏。
2、在供气时应匀速和慢慢供气，现场操作者要时刻观察有无异常情况，做出正确的处置，严禁供气者不听现场操作者指挥乱供气和乱泄压。
3、在供气前应做好被起升物体的防滑和固定垫的跟进保护等工作。
操作视频：
