DLF-ZR 注入式堵漏工具

DLF-ZR 注入式堵漏工具

零售价
0.0
市场价
0.0
浏览量:
1004
产品编号
所属分类
堵漏类
数量
-
+
库存:
1
产品描述
[[[[[[[[[[[[[[产品参数, 参数]]]]]]]]]]]]]]
技术参数
性能特点
使用方法
注意事项
操作视频
未找到相应参数组,请于后台属性模板中添加




  该工具能在工业管道带温、带压、不停车的情况下进行堵漏, 堵漏时无火花。适用于温度:-200~+650℃,压力≥30Mpa的堵漏;注入式堵
漏工具主要由1台油泵,贮油量不小于1.5L,液压油型号20# 。承受泄漏介质压力达30Mpa以上(含30Mpa)。手动泵最高压力不小于70Mpa。


1、液压油泵



额定压力(MPa) 63
流量(ml/次) 2.7
贮油量(L) 1.5
外型尺寸(mm)(长×宽×高) 350×175×170
重量(kg) 2.2



2、枪体、注胶筒



外型尺寸(mm)(长×宽) 390×90
重量(kg) 2.6



3、堵漏性能



枪体额定工作压力(Mpa)

63

活塞杆自退速度(s/次)



堵漏压力(MPa)



不规则泄漏口

泄漏口尺寸(mm)

最大宽度≤5

堵漏速度(min)

12.5

耐化学试剂性能

堵漏胶和密封剂能承受水、汽油、液化气、30%硫酸、30%盐酸、氢氧化钠、饱和氯化钠溶液的侵蚀。







  DLF-ZR注入式堵漏工具主要用于高温高压情况下阀门、法兰盘、管道的堵漏作业,该产品是一种新型堵漏工具,其设计新颖、结构合理、操作简

。注胶枪采用了机械复位式活塞杆,具有自动复位、弹力强、装胶快等特点,是堵漏行业技术领先的科技产品。

  各组件及性能

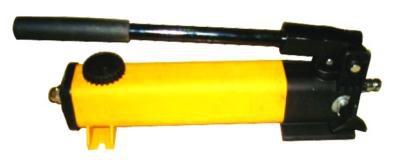

 (1)手动液压泵:是通过压缩液压油给枪体提供压力。




 (2)油盖、定位销、开关、手柄。(油箱内加专用液压油)
 (3)卸压阀(开关):作业时,拧紧开关,以防止空气进入其内。不作业时,松开开关。
 (4)高压油管:用于传输液压油





 (5)压力表:观察工作过程

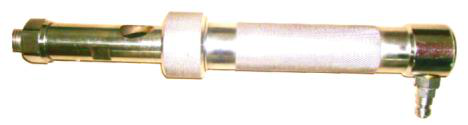

 (6)枪体:采用机械复位式活塞杆具有自动复位、弹力强、装胶快等优点。
 (7)注胶筒及胶体:可承受水、油、液化气、30%H2SO4、30%HCL、NaOH、NaCL等化学溶液的腐蚀。





 (8)旋塞阀:防止胶体回流。





 (9)连接螺母:3种,60°、 90°、180°在不同情况下使用不同的型号,以便调整工作方向。用于旋塞阀与法兰盘连接。





 (10)注胶专用螺母:可用于法兰盘或其它螺母处泄漏。将注胶专用螺母与螺母和旋塞阀连接,起密封胶垫片的作用。





 (11)法兰盘专用卡具





1、用高压油管连接注胶枪和油泵,旋紧油泵截止阀,拧开油泵通气盖,打开油泵把手定位销。

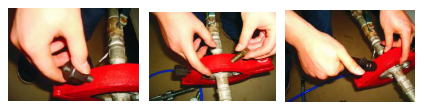

2、将专用工具与法兰连接好同时用密封带将其密封好。
3、选择合适的堵漏点将连接螺母与专用工具盒旋塞阀连接后与枪体连接。
4、将法兰盘上的其他三个孔用专用螺母将其密封。




5、从装胶口装入胶棒。





6、上下压动油泵手柄,观察压力表,当压力不再回落达到20MPa时,说明一次注胶已完毕。





7、拧开截止阀,注胶活塞杆复位。





8、重复以上5-7步骤,进行重复注胶。
9、停止注胶后,拧紧通气盖和截止阀,以防漏油,将旋塞阀螺母向逆时方向旋转90°防止回胶。




10、拆下高压油管,清洁注胶筒,清除余胶,装箱保存。


  1、橡胶类胶棒使用时表面应涂少许润滑油,使枪筒润滑。
  2、施加于枪膛的压力<60MPa,否则会损坏注胶枪压力表及手动油泵承压件。
  3、每次注胶须将枪膛内余胶彻底注完后,方可加胶棒进行再次注胶,以免造成枪膛和活塞杆变形。
  4、当工具较长时间未使用时,使用前必须检查并保养。
