手抬机动消防泵组JBQ5.5/12
手抬机动消防泵组JBQ5.5/12
手抬机动消防泵组JBQ5.5/12
手抬机动消防泵组JBQ5.5/12
手抬机动消防泵组JBQ5.5/12
手抬机动消防泵组JBQ5.5/12

手抬机动消防泵组JBQ5.5/12

所属分类： 灭火类

概要：

联系我们

技术参数：

项目

参数

备注





发动机

型    式

双缸风冷四冲程



启动方式

手、电启动



额定功率

13kW（17.5ps）



额定转速

3600r/min



排气量

688ml



缸径×行程

75.5×70.0mm







水泵

型    式

单级单吸离心泵



额定流量

12L/s



吸深3m

额定压力

0.55MPa

流    量

≥6L/s

吸深7m

压    力

0.55MPa



引水装置

型    式

抽吸式电动真空泵



吸    程

7m



7m引水时间

≤35s



整机重量

≤100㎏



整机外形尺寸

700×640×680(mm）







性能特点：

　　JBQ5.5/12手抬机动消防泵组采用本田发动机为动力源。该泵具有引水速度快、压力高、功率大、体积小、结构紧凑、轻便等特点，能为中小城

镇、农村、林区、工矿企业及消防车难以进入的老城区等场所的消防灭火工作提供可靠的保障。该泵组经国家消防装备质量监督检验中心认证，并

获颁相关的检验报告，各项指标均符合国家标准。

使用方法：

　　（一）准备检查滑片真空泵下的油杯，杯中油是否在警界刻度线以上，若不足，则应加满。

　　特别注意：油杯中油低于警界刻度线以下时，滑片泵禁止操作运行（使用普通机油）。
　　1、检查手抬机动消防泵组各部件是否完整，连接件是否牢固，擦拭清洁。
　　2、检查曲轴旋转时，运动件应灵活无干涉碰撞现象。

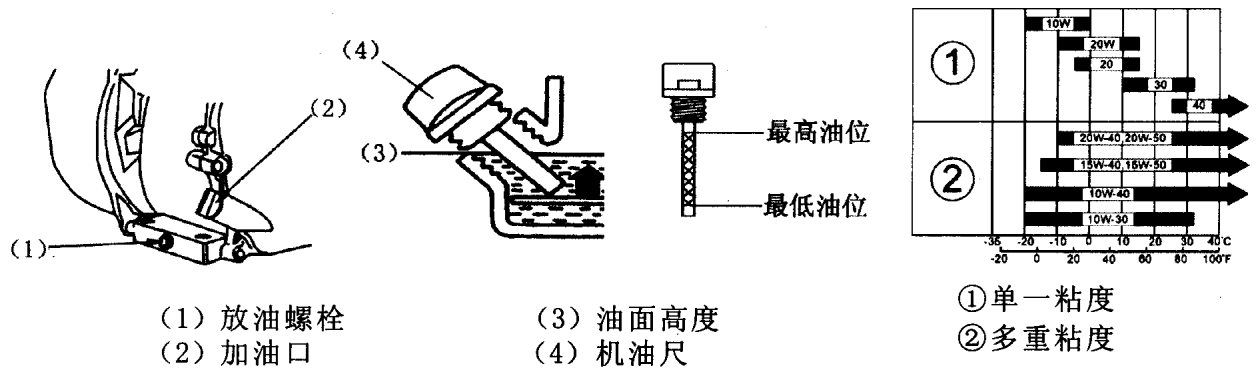

　　3、检查机油面在确认停机状况后，再检查机油，拧下机油尺，观察机油是否在规定的范围内，若油面过低，则从注油口加人适量机油直到规定
的高度为止。

　　

　　
　　①机油是影响汽油机运行和保养的一重要因素，我们建议使用 SAE 10W-30 牌号的机油。
　　②发动机有自动保护装置，当机油低于最低油面和高于最高油面时，发动机会无法启动。
　　4、检查燃油面打开油箱盖，检查燃油，若须加油则从注入口加入，直至油面达到滤网内部的红色隔板为止。使用燃油牌号为 90＃汽油，决不
允许使用机油和汽油的混合物，不允许使用含有杂质的汽油。
　　


　　5、检查空气滤清器
　　空滤器为干式，有纸质和泡沫两种滤芯，检查时撤除空气滤清器罩壳，检查滤芯是否清洁，若有杂物则需清洁，轻搓洗涤，然后拧干， 反复几
次， 挤干水后重新安装。
　　6、检查密封垫是否完好，装好进水管，用板手紧固，以防漏气。
　　7、进水管的滤网应尽可能挂在较清洁的水池中，并离池底和池壁一定距离，如水源中污泥较多时，应将滤网罩入竹箩中一起放人水池中。进水
管弯曲处不应高于水泵进水口，以免吸水困难。

　　8、检查发动机上的总电源开关是否开启（置 ON 位），出厂时已设置在 ON 位。
　　9、检查水泵泵壳下的放水阀是否已关闭。
　　10、装好出水管和水枪。
　　11、注意安全检查，移走汽油机附近的易燃品，非操作人员不要围在机旁。


　　
　　放水阀关阀位

　　（二）起动

　　打开油门开关（黑色），拧松化油器底部的放油螺钉，直到有油流出为止。紧固放油螺钉，以免有油溢出。将阻风门（白色）调至半关闭位置
，然后把调速旋扭调到合适位置，先轻轻拉起动器手柄，直至感到有阻力时，打开电启动开关至“开”位置，再启动：
　　①电启动：扳动电启动开关至“启动”位置（。
　　②人操纵拉索起动发动机



　　发动机启动后，检查运转是否平稳，有无异响，然后再把阻风门开到最大，调大调速旋扭角度，以达到所需转速。

　　(三）引水

　　1、关闭水泵泵体下的放水阀。
　　2、顺时针旋转出水阀上端的手轮，关闭出水阀。



　　3、将调速旋扭调到合适位置，一手扳下滑片泵引水把手，使滑片泵处于工作状态。
　　4、待滑片泵下端喷口连续喷出水汽后，稍稍打开出水阀。
　　5、如水枪出水连续正常，再扳回滑片泵把手，使滑片泵处于非工作状态（运行位置）。
　　6、将出水阀完全打开。
　　特别敬告用户：
　　当滑片真空泵一次引水连续工作时间超过 30 秒时，仍然不出水或出水不正常，应立即停机检查，检查方法详见第六章故障排除。

　　（四）停机

　　1、将调速旋扭调至最小位置，使发动机处于最低稳定转速，扳动面板电启动开关到“关”位置，则发动机就会停下来。
　　2、关闭出水阀。
　　3、打开水泵泵体下的放水阀，放尽积水。冬季使用后特别注意，以防冻裂泵体。

注意事项：

　　1、发动机必须由具有一定专业知识的人员操作，严禁非专业人员独立操作。
　　2、运行过程中应注意发动机变化，如发现异响，震动厉害，放炮等不良现象发生时应立即停机。（注意：紧急停机，将启动开关置于OFF）
　　3、发动机周围禁止堆放易燃、易爆等危险品，以免发生火灾。
　　4、在加注汽油过程中，严禁吸烟，禁止有汽油溢出。若不慎溢出，在发动机启动前必须擦拭干净。
　　5、为避免您的发动机受到损坏，应使用专用的四冲程机油，在机油未加入或不足量的情况下，禁止启动发动机。
　　6、在发动机冷却之前，禁止触摸消声器和气缸。
　　7、禁止带油运输发动机，存放时，应保证油箱内无油。

操作视频：
