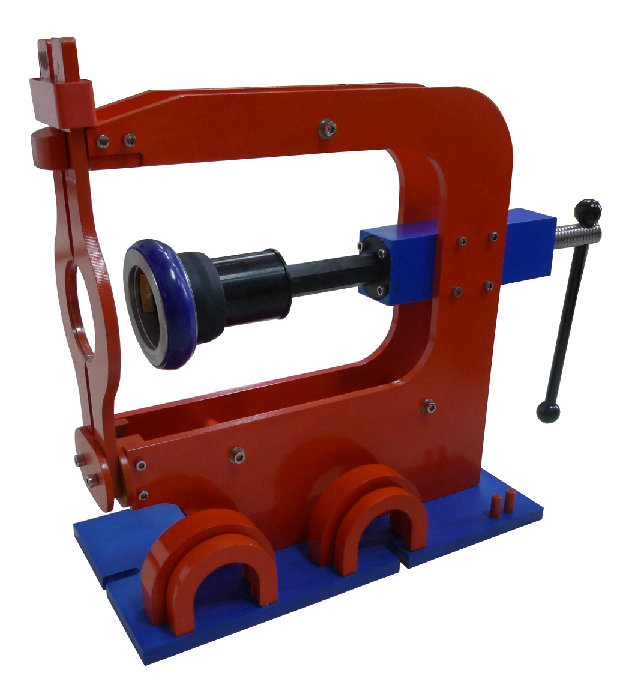

无损水带紧固装置 SSK-4

概要:

联系我们

技术参数:

项目

参数

操作时间Min

≤ 2

水压性能

接口在1.5倍公称压力水压下,不出现可见裂缝或断裂现象。接口经水压强度试验后应能正常使用。

尺寸大小mm

515x220x490(长x宽x高)

适用接口

KDK65Z、KDK80Z/KDK65/KDK80





性能特点:

  SSK-4无损水带紧固装置是消防工作中常用水带扎紧装置,使水带和内扣式接口之间的紧固连接,其产品结构美观,可以重复使用、安装便捷。

使用方法:

  紧固雄接口:

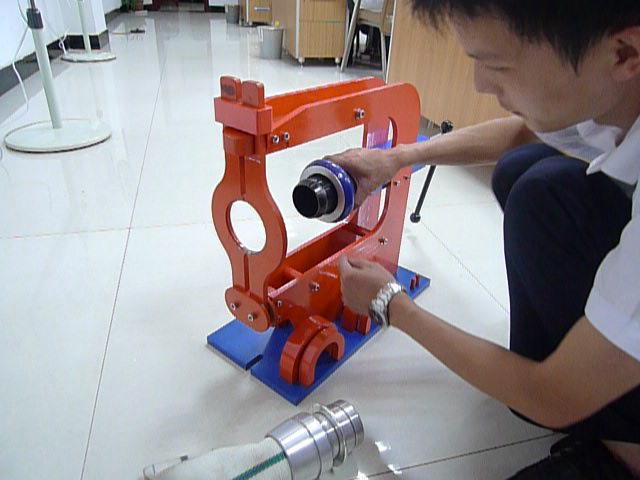

  1、首先将无损水带紧固装置固定于固定物上,并将装置快接口中雌接口拉出,待装配;

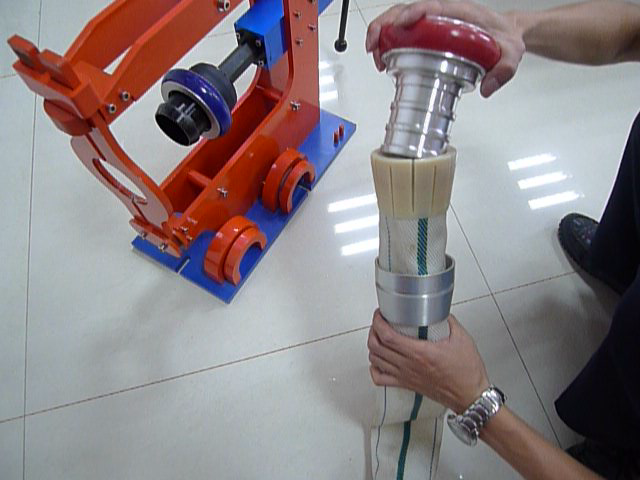

  2、将金属锁紧套、增强尼龙紧箍套与消防水带上,随后将消防水带套于水带接口上,如下图所示;

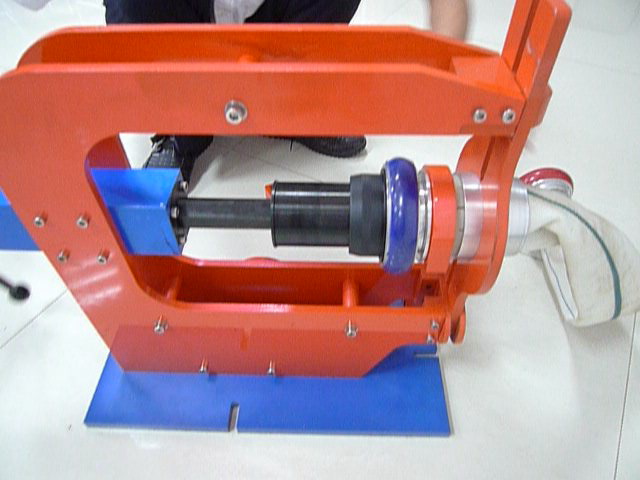

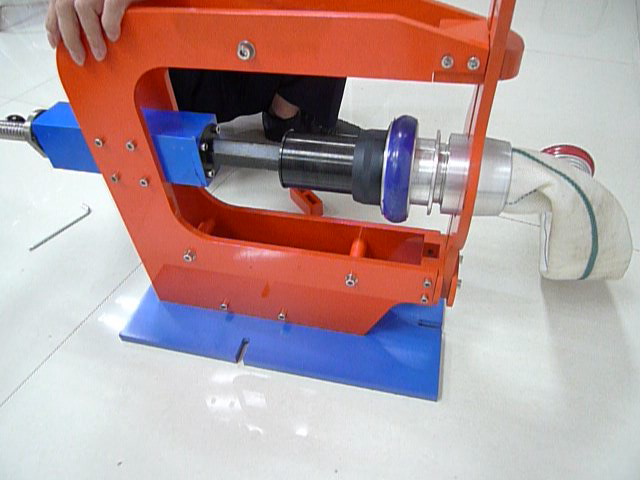

  3、将卡式接口与快接接口的雌接口对接,并将紧箍套插入锁紧套内后将定位卡块放置于下图处,随后用紧固板将锁紧套卡住;

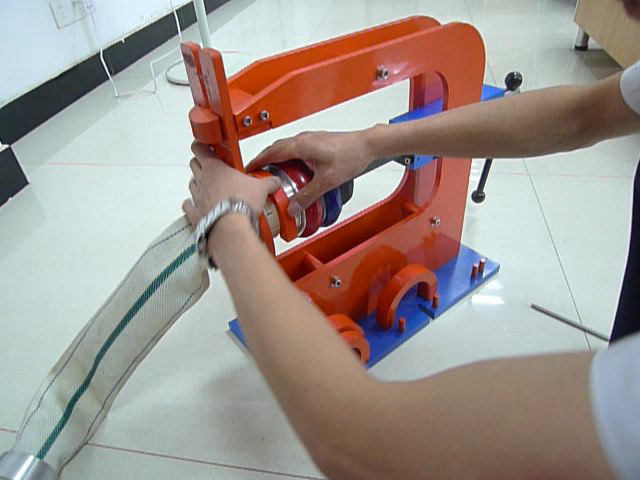

  4、顺时针旋转摇柄一圈后将固定卡块取下,再继续旋转摇柄至接口根部锁紧,然后回转半圈即可正常使用;
  5、拆卸时,反之操作即可。

  紧固雌接口:

  1、首先将无损水带紧固装置固定于固定物上,并将装置快接口中雄接口退至底部,待装配;



  2、将金属锁紧套、增强尼龙紧箍套与消防水带上,随后将消防水带套于水带接口上,如下图所示;



  3、将卡式接口与快接接口的雌接口对接,并将紧箍套插入锁紧套内后将定位卡块放置于下图处,随后用紧固板将锁紧套卡住;



  4、顺时针旋转摇柄一圈后将固定卡块取下,再继续旋转摇柄至接口根部锁紧,然后回转半圈即可正常使用;
  5、拆卸时,反之操作即可。

注意事项:

  1、使用完毕后建议清理干净, 通风晾干后存放。
  2、应存放在通风、干燥环境中,存放时不得与酸碱等化学物品混放。
