等离子切割机 Multiplaz 3500

等离子切割机 Multiplaz 3500

零售价
0.0
市场价
0.0
浏览量:
1001
产品编号
所属分类
破拆类
数量
-
+
库存:
1
产品描述
[[[[[[[[[[[[[[产品参数, 参数]]]]]]]]]]]]]]
技术参数
性能特点
使用方法
注意事项
操作视频
未找到相应参数组,请于后台属性模板中添加
输入电压,伏特.V 100-253
输入频率,赫兹.Hz 50-60
额定功率,瓦特.W 3500
机箱重量,公斤.KG 8
射枪重量(内无液体时),公斤.KG 0.9
做工时液体最大损耗,升/小时.L/H 0.25
空载电压V,不超过. 68
射枪蒸汽气压,Pa 0.4-1.2
工作周期,%. 100
机箱尺寸,长×高×宽,mm 380×190×140
射枪尺寸,长×高×宽,mm 205×194×60
电源线缆长度,m 2



  MULTIPLAZ350等离子切割机可切割、焊接以及钎焊接各类黑色金属与有色金属,其中包括合金钢,非合金钢,不锈钢,生铁,铜类,铝及铝合
金。产品还可对各类绝缘不燃材料进行切割,包括水泥,混凝土,砖,石棉水泥,陶结块,石英玻璃等等。
  本产品工作电源为普通电源。在做焊接时需要添注稀释乙醇酒精,而做切割时则只需添注普通的水。为达到更轻松维护和延长使用寿命的目的
,建议使用含矿物质较少的水源(最好是蒸馏水)。
  注意:插座线路的自动保护开关不得低于25A。
  1、工作模式由电流与电压的转变来进行调控。
  1)电流的增减由电流调控面板上的相应的和来控制。
  电流的大小由电流指示灯来显示:左边一排显示模式I下的电流。右边一排显示模式II的电流(请见下表)。



  注意:外界电源电压为110-120V时,电流最大直可调到第4档。
  将设备调到模式II(MODE II)须按电流调控板上右边的按钮。
  模式II上的电流大小可在模式I现设定的电流大小到最大电流值9.5A(6档)范围内调控。将模式II(MODE II)关闭,必按击右边的,按钮直
至右边一排亮着的显示灯消失为止。2)电压则通过旋转射枪启动按钮来实现。

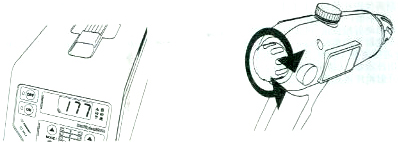

  顺时针方向旋转为提升电压,逆时针方向则为降低。(见右下图)
  在模式I(MODE I)工作时,电压的强弱会通过电压显示器显示。(见左下图)
  在模式II(MODE II)工作时,电压显示器上只会显示“Arc”字样。



  2、切割
  1)接通机箱电源
  将机箱电源线连接到电源插座上。
  确认数字显示器和指示灯“OFF”亮了。
  确认风扇开始工作。
  注意:档指示灯“OFF”亮起时,允许在电压显示器上出现5V以内的数值。
  2)连接射枪到机箱
  拿起带绿色标签的切割射枪
  确认机箱指示灯“OFF”亮起。
  将射枪线缆插头与机箱输出接口连接起来。



  用接口上的保险口将其连接扣好
  3)启动射枪前机箱的设置
  将模式II(MODE II)的地线钳线缆连接到机箱面板上的正极输出接口上。



  按下左边的或按钮,将左边一排模式I(MODE I)的显示灯调到“4”档上。
  4)射枪的转变工作及注液
  切割需使用孔径为1.1-1.3mm的喷嘴(请见:配套备用材料)。
  旋转启动射枪启动按钮,将其可按下的间歇调为2-3mm。
  如不能将其距离设为2-3mm。则需拆解射枪,并对电极部分进行调整。
  取出注射器,装满水,打开射枪注液孔塞,将注液器伸入注液   孔向射枪内注水,直至从射枪喷嘴孔向外渗水为止。



  将注液孔塞拧紧并将射枪外壳擦干。将射枪放到托架上。
  注意:
  需在临近工作前,为射枪注液。
  在注液的时候,注意射枪注液孔朝上,且喷嘴向上偏斜。
  不得在未注液的情况下开启射枪,否则会导致射枪损坏。
  5)启动射枪
  确认机箱上指示灯“OFF”亮着。
  按下并松开机箱按钮“ON开”,确认指示灯“ON开”亮起。(电压显示在短时间内升到200-350V)。



  在按下按钮“ON开”后5秒内,将射枪启动按钮按到头。(当电极与喷嘴接触时,电压降为0-5V),再平稳地松开按钮。(点燃电弧的电压
在20-80V之间)。



  几秒钟之后,从射枪喷嘴内会出现火束,同时电压也上升到80-160V之间。
  顺时针方向旋转启动按钮,将工作电压调到190V。
  注意!
  如果电弧没有点燃(显示器上的数值仍然在200-350V范围内),请在5秒内重新按下射枪启动按钮。
  如果未能及时按下启动按钮,那么电压显示器的数值会降为000V,且指示灯“OFF关”亮起。此时需重复整个启动过程。(先按下按钮“ON开”
,再按下启动按钮。)
  如果8-10秒内无火束出现或无法点燃电弧,则需关掉射枪。
  6)切割过程
  模式I(MODE I)下的切割
  该模式下的切割可获得最小的切缝,请在切割时尽量保持匀速。喷嘴与工件间的距离保持在1-3mm,(允许喷嘴与工件间发生接触)。如要
获取最快的切割速度可通过左边的按钮将模式I(MODE I)的电流指示灯调到“6”档上。并顺时针方向旋转启动按钮,将电压调到210-210V。
如外界电源电压是100-120V时,那么需先将电流指示灯调节到“4”档上,再把电压调到220-230V)。
  模式II(MODE II)下的切割
  该模式下的切割值针对导电材料。模式II(MODE II)下的切割速度最快,切割深度最大。在该模式下切割,禁止喷嘴与工件发生接触。
  将模式II(MODE II)的地线钳接到工件上。




  为射枪带上保护罩(见左图)。



  为射枪注液后启动射枪。
  按动左边的按钮,将模式I电流指示灯调到第“6”档(如外界电源为100-120V,则调到第“4”档)。然后按动右边的按钮,启动模式II
(MODE II)。
  旋转启动按钮,将电压调到210-210V。(外界电压为100-120V,则调为220-230V)。
  带上焊工面罩(镜片暗度为5.5DIN)
  保持喷嘴与工件的距离为1.5-2.0mm。确认电弧连接到工件。
  确认射枪电弧与工件表面垂直。



  保持到工件上电弧的稳定。
  注意将熔化的金属吹掉。
  如要获得平整的切缝,可使用成套设备中的定位器。
  注意:当在模式I(MODE I)和模式II(MODE II)下工作时:
  如果火束突然熄灭,需在5秒内重新按下启动按钮,以重新点火。
  当射枪内水用完时,火束会延长(或者熄灭),电压显示数值下降。这种情况最好在射枪过热自动关闭之前将射枪关掉。
  当射枪内水用完时,射枪自动关闭,且机箱上的“OVERHEAT”指示灯亮起。如要继续工作,需重新注液后再重新开启射枪。
  用锉刀或金属刷清除粘附在喷岁上飞溅的金属熔渣。
  不得在射枪开启后无人看管。
  不得让身体未保护的部位,接触到射枪的裸露在外面灼热的部分。
  在模式II(MODE II)下工作时,未固定在添料钳上的导电材料不得与喷嘴或射枪保护罩发生接触。
  不得在射枪工作时,拧开注液孔塞子。
  7)关闭射枪
  按下机箱按钮“OFF关”。确认机箱显示灯“OFF关”亮起。



  将喷嘴的3-5cm伸入水中2-3分钟,以达到对射枪进行冷却,及自动补水的功能。
  注意:当喷嘴发红或出现稳定的(长时间)绿色火焰时,需迅速关闭并冷却射枪。



  注意:
  如果在特殊情况下,当机箱距离很远时,可通过按下启动按钮,并持续6-8秒的方法来关闭射枪。
  8)射枪的重新注液
  射枪可以通过两种方式注液。
  手动注液:如前述2.4.的那种注液。
  自动注液:如前述2.7开启射枪,将射枪喷嘴伸入水中3-5cm保持2-3分钟(射枪不用入水太深)。该方法依靠真空效应,所以只
能针对刚关闭的射枪使用。



  注液后请将射枪擦干。
  9)结束工作
  按下机箱按钮“OFF关”。确认指示灯“OFF关”亮起。
  断开射枪线缆插头与机箱输出接口的连接。断开地线到机箱及工件的连接。断开机箱与电源的连接。
  禁止:在机箱指示灯“ON开”亮时,断开机箱与电源插座的连接。
  射枪工作时、或者指示灯“ON开”亮着时,断开射枪线缆插头与机箱的连接。这样会导致烧坏接口。
  1、本等离子设备BPCW22A+的产品设计与一系列的使用细则说明,保证了产品的安全使用。根据技术条件的要求,所有的设备都通过了:机箱
耐电强度检测和接地检测,以及射枪的耐电强度检测。为保证技术安全,需按本手册要求将本设备内的接地链路和外部接地。设备制造商将不会
对因未接地而带来的相应损失负责。
  2、本产品预设了自动保护功能,在以下情况出现时会自动关闭机箱输出电压:
  -射枪出现5秒以上的短路状况;
  -机箱和射枪过热;
  -射枪传感器断路;
  -机箱输出电压空载超过5秒。
  3、本设备大多数在厂区使用,在不同环境中为防止来自电网或电磁辐射带来的干扰,需留意它和其他电子电器设备间的电磁共容性。当出
现干扰时,用户需要求行内专家来一起改善电磁共容性,如加设电网过滤器,补充屏蔽线缆或屏蔽设备等等。
  4、设备安装了额定电流为25A的可熔保险器和缓慢相应“slowblow”保护(保险丝尺寸:Φ6.3~L32mm)。
  5、设备还通过在无直接电弧时,限制工件(或机箱外壳)与喷嘴间的空载电压的数值低于68伏来做安全保护。机箱面板上的绿色安全指示灯:“SELV”亮起时说明工件与喷嘴间的电压不超过68V。
  6、喷嘴与射枪盖接触时该元件上的电压可能会超过68V,所以使用保护罩以防电击。
  7、接通设备时的安全措施
  拆下包装后在通电使用前需先检查设备的完整性和配套性。如有相关故障的疑问或怀疑请不要使用,先交给专业人员。
  请勿将包装内的材料(塑料袋,聚苯乙烯泡沫灯)放在小孩能拿到的地方,以免造成危险。
  在接通设备前,需先检查机箱上显示的电源电压是否正常,电源插座需为16A(如果电源100-120V,20A)
  请与带接地功能的插座连接(使地线钳与机箱面板上地线钳接口连接)。
  如机箱外壳或线缆上有明显损伤,请勿将该设备通电,不要自己尝试修复电源线,出现问题应与专业人员联系。如有必要需更换电源线(该
替换电源线需由橡胶HO5RRF下制成,符合标准以及生产商许可,或者使用设备配套的备用线缆。)
  请配置或在专业帮助下确认设备与该工作环境中其他设备间,是否存在电磁共容性方面的问题,注意检测各类线缆,无线电,遥控装置,电
脑,防保与警报系统,测量仪器等等。
  使用助听器者请注意,设备焊接时可能会对其产生干扰影响。
  如果使用接线板,那么该接线板的线缆不低于2.5平方毫米粗,且线缆的接地阻抗不超过0.1Ω.
  请将机箱置于水平稳定的平面上。
  留意工作环境内的易燃物品。工作时保持工作环境内的排风或空气流通。
  注意在工作台上的摆设,避免熔化的金属,烧热的射枪,以及喷出的热气,接触到机箱的电源线。
  勿将机箱放在加热器,明火以及其他热源附近,保持机箱排风孔的通畅。
  请焊工使用个人防护用具。
  当不使用设备的时候,当要安装设备的时候,当对设备进行维护的时候,都请切断设备电源,并将插头拔出插座。
  8、工作时的安全事项,下述情况将被禁止:
  在未学习本手册的情况下开启本使用本产品。
  应用本产品完成切割、焊接外的其他任务。
  在本手册说明外,自定对本产品进行改装或拆卸。
  将设备放在小孩以及身体健有障碍的人(如:未向医生事先咨询使用心脏起搏器的人)可接触或使用的地方。
  设备开启而无人监管。
  违反“电器装置安全使用条例”以及相关的操作安全标准。
  在无生产商建议和本手册中未指明的情况下,私自连接其他附件到机箱或射枪上(私自添加附件可能会造成设备的损坏或给启用者带来
安全隐患)。
  在BPCW22A+机箱上连接其他非BPCW22A+的射枪,或将BPCW22A+射枪连接到其他非BPCW22A+的机箱上。
  将射枪与BPCW22A+生产商未许可的部件(如:氧气瓶、空压机、液化气罐)连接。
  向射枪内加入非本手册注明的除水和稀释乙醇酒精外的其他液体。
  将机箱和正在工作的射枪放置倾斜度超过10℃的水平面上而不加以固定。
  使用射枪工作时,如机箱面板的SELV未亮起时,而不将保护罩罩到射枪上(也就是说此时射枪罩与喷嘴间的电压超过68V)。
  在机箱外壳没有接地的情况下工作。
  使用本产品时无专门的墨镜保护,而在模式II(MODE “II”)下工作时无面罩保护。(建议在模式I(MODE“I”)时墨镜暗度为4DIN
,模式II(MODE “II”)时暗度为5.5DIN。)
  对双脚无绝缘鞋保护的情况下;在金属或潮湿地面上工作;在鞋子或双脚潮湿的情况下作工。
  湿手摸触机箱。使用射枪加工刚喷涂过的工件。
  身着带燃料燃液污点的衣服进行工作。
  对装满危险物品(油及可燃气体)以及带压力带电的工件进行加工。在不通风的环境内对上漆或镀锌的金属,加焊剂进行工作。
  在布满灰尘以及金属粉末的地方进行工作。
  使用本产品为管道解冻。与产品烧热的部分接触。
  在工作时移动机箱。
  拽着电源线拖拉设备以及将电源线绕在设备上。
  用湿抹布擦拭机箱。
  私自尝试修理设备或射枪。出现相关维修问题请与维修中心联系。
