技术参数：
|
项目 |
单位 |
参数 |
|
额定工作压力 |
MPa |
63 |
|
扩张力 |
KN |
≥42 |
|
扩张距离 |
mm |
675 |
|
撕裂能力 |
钢板厚度mm |
≥2（厚度，Q235A钢板） |
|
最大撕裂距离 |
mm |
≥620 |
|
最小楔入缝隙 |
mm |
6 |
|
最大开缝距离 |
mm |
≥330 |
|
混凝土破碎能力 |
混凝土厚度（mm）/混凝土标号 |
120/C25 |
|
穿孔能力 |
钢板厚度mm |
≥2（厚度，Q235A钢板） |
|
质 量 |
Kg |
≤30 |
性能特点：
GYKZ63-42/675液压多功能救援装具是一种同时具备扩张、开启、破碎、撕裂和牵拉等功能的工具。此液压多功能救援装具依靠高压液体驱动的
线性扩张系统，在抢险救援过程中能快速扩张、破碎、撕裂被损坏的物体。扩张、破碎、撕裂防崩溅与自动复位手控转向阀，为操纵者提供安全保证
，手控阀操作可使钳套的张开闭合处于任何位置，且具有自锁功能张开闭合耗时短，加速救援进程。该产品操作方便是抢险救灾的必备装备。
使用方法：
1、取出装具并将装具与动力源(机动液压泵或手动液压泵）连接，根据作业需要配备合适钳套。
2、一手抓提手，另一只手持换向手柄，并旋转，使扩张器张开或关闭，进行救援作业。（逆时针为打开，顺时针为关闭）
3、工作完毕后请将扩张器闭合且钳口保持微张。
4、拆下液压管，拆除功能钳套，清洗污渍后，放回工具箱内。

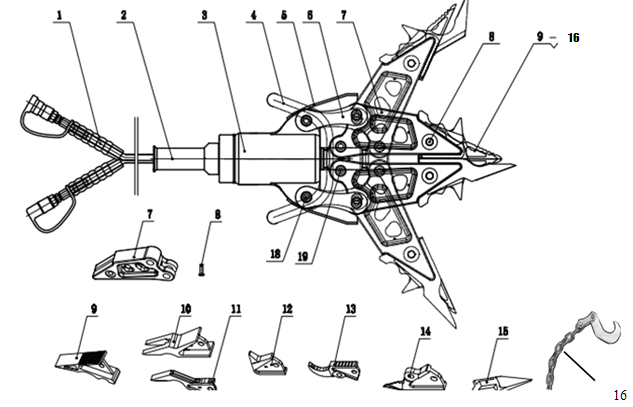

多功能钳套快换连接、拆卸方法步骤说明：
1、安装、拆卸扩张钳套(9)：
1) 安装：先找到2个扩张钳套(9)，再通过手动或机动液压泵使钳臂(7)张开到一定开口距离时， 使扩张钳套(9)三角凹槽处对准钳臂(7)开槽
处插入(注意扩张钳套(9)的方向,直角边朝内）， 插入后对好销轴孔，最后插入2个销轴3(8)于销轴孔内，防止扩张钳套(9)与钳臂(7)自动脱开；
2) 拆卸：先通过手动或机动液压泵使钳臂(7)张开到一定开口距离时，再拔出销轴3(8)，最后从钳臂(7)中拔出扩张钳套(9)；
2、安装、拆卸开门开缝提升钳套（10、11）：
同上扩张钳套(9)的安装、拆卸方法，注意其中一个（一般左边）钳臂(7)装入开门开缝提升钳套1（10），另一个装入开门开缝提升钳套2（11）
,正反都可以安装，可根据不同的救援现场情况采用不同的安装方式，一般情况下尽可能是采用液压开门器类似的安装方式(在钳臂合拢时，开门开
缝提升钳套2（11）刚好可以卡入开门开缝提升钳套1（10））；
3、安装、拆卸混凝土破碎、牵拉提升破碎、撕裂钳套（12、13、14）：
同上扩张钳套(9)的安装、拆卸方法,不需注意钳套的安装方向,正反都可以安装，可根据不同的救援现场情况采用不同的安装方式，一般情况下
尽可能是采用同时反或同时正的安装方式；且在牵拉、提升时可配合万能挂钩牵引链(16)来扩大其使用范围；
4、安装、拆卸穿孔钳套（15）：
1)安装：先找到一个穿孔钳套(15)，再通过手动或机动液压泵使钳臂(7)合拢或张开到一定开口距离时，插入穿孔钳套(15)(方向以能插入为准
），最后再合拢钳臂(7)到夹紧穿孔钳套(15)为止；
2)拆卸：先通过手动或机动液压泵打开钳臂(7)到一定距离（以可轻松拔出穿孔钳套(15)为准），再从钳臂(7)中拔出穿孔钳套(15)。
注意事项：
1、为了避免伤害，本救援装具必须由经过安全训练的专业操作者使用。
2、除了操作说明，还可根据需要制定一些可行的安全操作法规，和保护周围环境安全并强迫执行的规章制度，监督、命令使用者执行。这些规
章制度包括穿戴安全服，头盔。护目镜、保护手套等。
3、注意机身上的安全指示警告，并保证安全指示警告完整易读。
4、没有供应商的正式批准不要做任何修改、增添或转变，以免影响操作安全
5、液压管在使用年限内，即使没有发现不安全现象，建议5年更换一次
6、坚持进行定期检查，在不使用的前提下每隔半年检查一次各部件工作是否正常。
7、在工作环境有爆炸危险时，不可使用机动液压泵作为动力源，应使用手动液压泵作为动力源。
