救生抛投器PTQ8.5-Y230S70

救生抛投器PTQ8.5-Y230S70

零售价
0.0
市场价
0.0
浏览量:
1001
产品编号
所属分类
救生类
数量
-
+
库存:
1
产品描述
[[[[[[[[[[[[[[产品参数, 参数]]]]]]]]]]]]]]
技术参数
性能特点
使用方法
注意事项
操作视频
未找到相应参数组,请于后台属性模板中添加

技术参数



气瓶容积/压力(L/ MPa)

1.5/30

气缸工作压力(MPa)

8.5

陆用绳的断裂强度(N)

≥2000

陆用抛射距离(m)

≥230

训练弹发射距离  (m)

≥100

抛射偏差角(°)

≤5

发射气瓶及枪体气密性

工作压力下浸水5min无泄漏

水用抛投距离(m)

≥70

救生圈充气时间(S)

≤3

救生圈充气后气密性

完全浸入水中1h无泄漏

水用抛绳断裂强度(N)

≥6000

救生圈浮力(N)

110~120

抛射质量(Kg)

1.8



气缸压力显示及抛射距离对应参数(底座发射角35°±1°):



压力显示

抛射距离

3.0 MPa

≥90 m

4.0 MPa

≥100 m

5.0 MPa

≥120 m

6.0 MPa

≥150 m

7.0 MPa

≥180 m

8.5MPa

≥230 m





  PTQ8.5-Y230S70救生抛投器是我公司开发一种压缩空气管路抛投器,发射距离超过230米。主要用于远距离抛投救生绳、救生圈或锚钩等。与

不同的物件搭配使用可实现不同的功能。可以应用于消防救援、急流救援、海岸钻井、远洋渔业、快速反应部队、海军舰艇、工业安全等领域。以

高压空气为动力,可将绳索或自动充气救生圈快速安全准确地发射目标。包括水用和陆用两种。

  (一)操作步骤(水、陆两用)

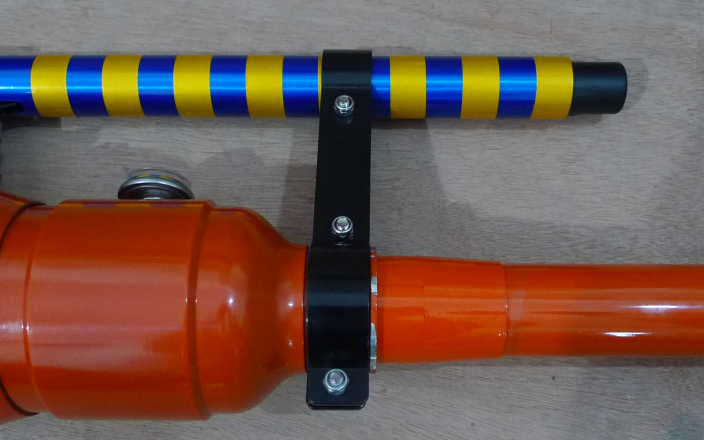

  步骤1: 把发射管装入气缸上螺旋处旋紧。



  步骤2:从救援弹尾部中间孔洞拉出绳索大约2米。



  步骤3:把绳索放入救援弹线槽中。



  步骤4:把救援弹插入发射管内,并来回移动数次,确保救援弹能够在发射管内平滑移动。

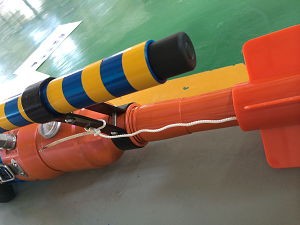

  步骤5:将绳索底部固定在抛投器上。



  步骤6:开启瓶头阀,气瓶空气进入气缸内5-10秒或听到空气流动声停止,关闭瓶头阀。

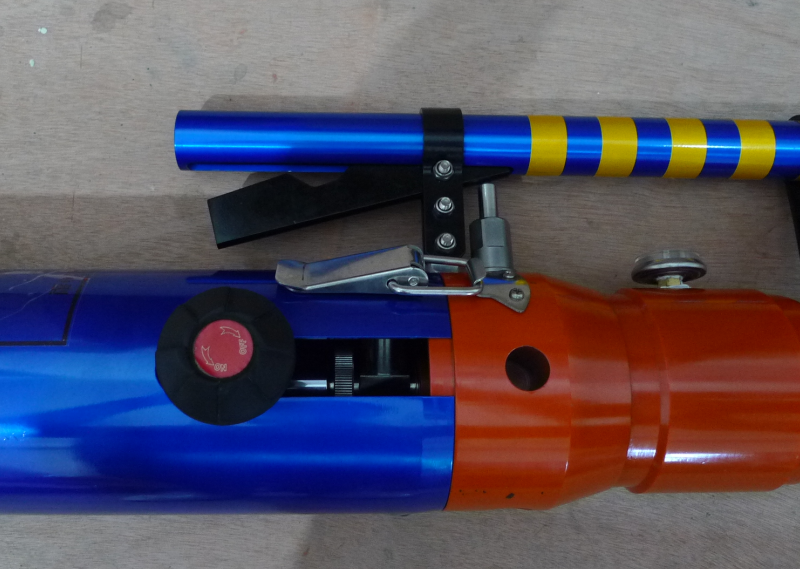

  步骤7:确保发射器安放在稳定位置上,再调整好最佳发射角度(35°±1°),按压保险装置,快速平稳地扣动扳机发射。

  (二)重新安装救援弹绳索

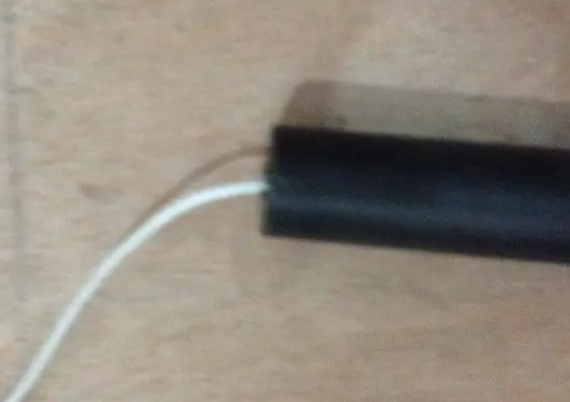

  1、把使用完绳索收回并在清水中清洗干净、拉直,干燥后重新装填,把50~60cm绳索插入装绳器顶端入口。

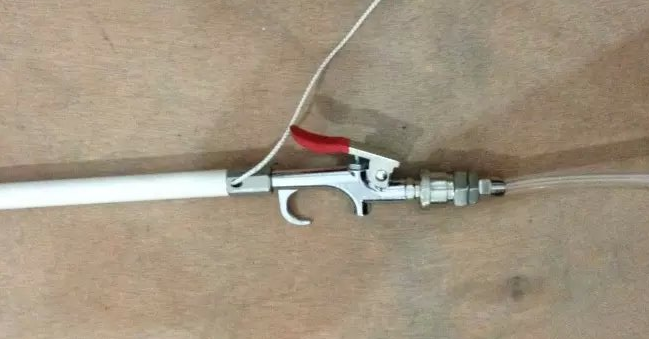

  2、把装绳器连接在6~10bar空压机软管上。按压气动开关,使气吹动绳索并使绳索从装绳器底端中间的孔里出来。

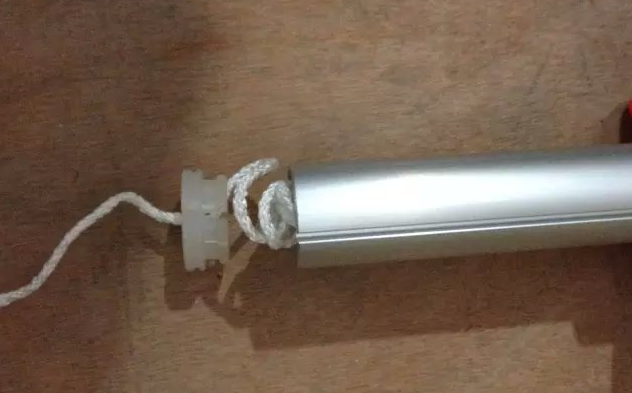

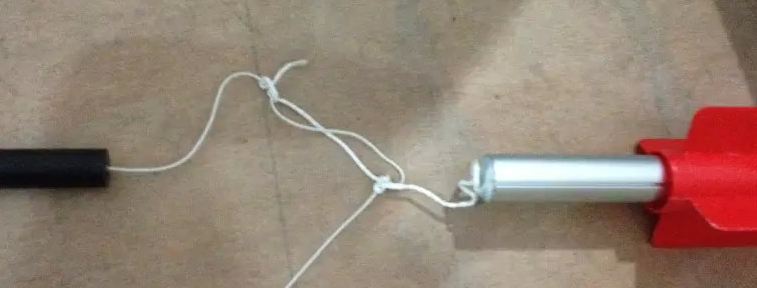

  3、把绳索末端系在救援弹内置引线上。



  4、把绳索和装绳器放入救援弹铝管内,按下气动开关,不断上下移动压紧绳索。

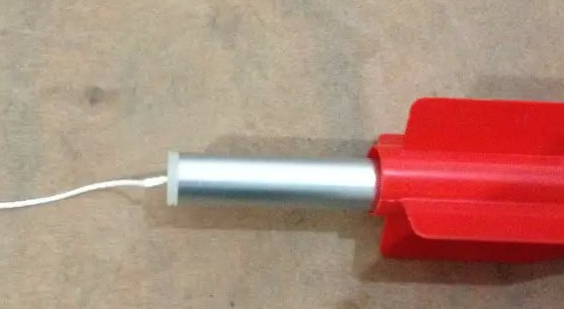

  5、待所有绳索装载好后,把绳索穿过尾盖并盖好(尾盖线槽与铝管线槽需对齐)。



  6、救援弹便可以再使用。(注意:禁止在没有尾盖的状态下进行发射。)



  (三)安装自动充气救生圈

  1、拧下救生圈上自动阀的底座,将使用过的触发剂取下。
  2、将自动阀阀体内的水擦干,换上新的触发剂,将底座旋紧。
  自动阀处于正常工作状态时,塑料壳内白色圈为完整状态,使用过后的白色圈为断裂状态。
  3、将用过的CO2气瓶取下,换上新的CO2气瓶。CO2气瓶使用过
  后,瓶口会被刺针刺破留下一个洞。
  4、安装救生圈前,一定把圈内空气排尽,否则无法装入自动充
  气装置保护套内(在将自动充气救生装置装入自动充气装置保护套时,自动阀底部要与自动充气装置保护套顶部小圆口的方向一致。错误的
安装可能导致此装置无法迅速充气。)。
  5、救生圈落水后3~5秒,则自动充气。
  6、遇险者抓住救生圈,并将它套在身上,救援者可将其拉到安全地带。
  充气原理:触发剂 遇水后会迅速溶解,底座里的顶杆在压簧的作用下撞击刺针,刺破CO2气瓶,向救生圈内充气,使之迅速膨胀。



  注:
  套合前,要确保救援绳已装入救援弹体内。
  空呼气瓶充气:本空呼气瓶气压可充至300bar(4350psi)。充至300bar(4350psi)时,气瓶内气体可供发射8次,充气时只需将气瓶与空气
填充泵连接。
  注意!只允许充入高压空气,禁止充入其他气体,尤其是氧气等可燃气体。
  1、绝对禁止将抛投器直接对准人体发射,否则有可能造成人员的伤害。
  2、未做好发射准备时,严禁按动安全按钮。
  3、气瓶充气时,应将气瓶朝向无人处,严禁充气超过额定压力(30MPa)。
  4、对于已经充满气体准备待发的抛投器,如果停止使用,要将装在气缸内的气体排放掉。(方法是卸下发射管后发射,或在不按下安全按
钮的情况下,轻轻按下扳机,使气体缓慢排出,此过程中严禁将抛投器对准人体。)
  5、保险装置是抛投器中非常重要的器件,对于抛投器的安全、操作起决定性作用,平时不能调整。充气操作时,要时刻注意它的安全极限。
  6、严禁在室内发射。
  7、如本产品出现故障,请不要尝试自行维修。请交给专业技术人员或厂家处理。
  8、应贮存于通风干燥的室内,做好定期维修保养。
