手抬机动消防泵组 JBQ5.5/9

手抬机动消防泵组 JBQ5.5/9

零售价
0.0
市场价
0.0
浏览量:
1003
产品编号
所属分类
输转类
数量
-
+
库存:
1
产品描述
[[[[[[[[[[[[[[产品参数, 参数]]]]]]]]]]]]]]
技术参数
性能特点
使用方法
注意事项
操作视频
未找到相应参数组,请于后台属性模板中添加

项目

参数

备注

发动机

型    式

风冷,四冲程,顶置气门



启动方式

手、电启动



额定功率

9.6kW(13ps)



额定转速

3600r/min



排气量

389ml



机油容量

1.1L



水泵

额定流量

9L/s

吸深3m

额定压力

0.55MPa

流    量

≥4.5L/s

吸深7m

压    力

0.55MPa

引水装置

型    式

抽吸式电动真空泵



吸    程

7m



7m引水时间

≤35s



外形尺寸

210×100×260(mm)



 整机重量

≤100㎏



整机外形尺寸

750×650×540(mm)







  JBQ5.5/9手抬机动消防泵组采用本田发动机为动力源。该泵集中了国内外同类产品的先进结构和优良性能,具有结构紧凑、马力大、性能可

靠、稳定性好、便于移动、功能齐全、扬程高、流量大、启动迅速、出水速度快等优点。主要适用于低洼池、隧道、地下设施、船舶等场所的消

排涝。

  (一)准备检查滑片真空泵下的油杯,杯中油是否在警界刻度线以上,若不足,则应加满。

  特别注意:油杯中油低于警界刻度线以下时,滑片泵禁止操作运行(使用普通机油)
  1、检查手抬机动消防泵组各部件是否完整,连接件是否牢固,擦拭清洁。
  2、检查曲轴旋转时,运动件应灵活无干涉碰撞现象。

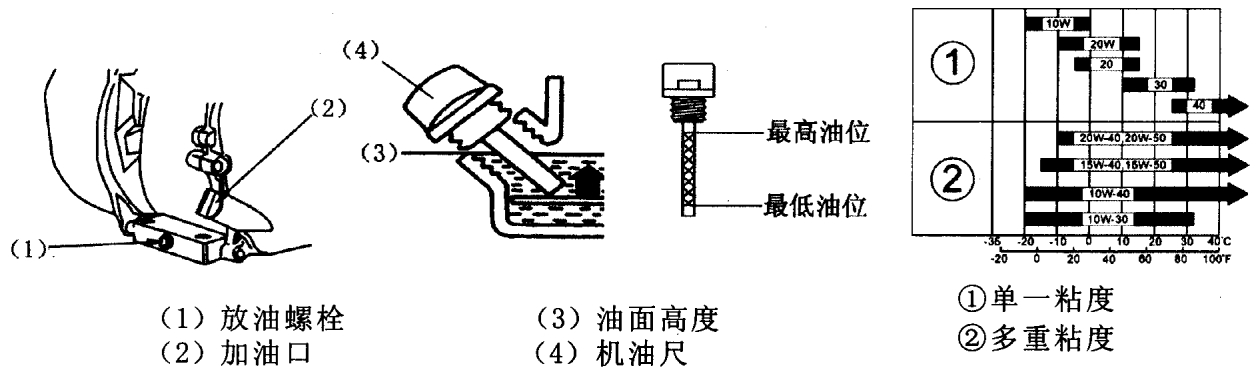

  3、检查机油面在确认停机状况后,再检查机油,拧下机油尺,观察机油是否在规定的范围内,若油面过低,则从注油口加人适量机油直到规定
高度为止。



  ①机油是影响汽油机运行和保养的一重要因素,我们建议使用 SAE 10W-30 牌号的机油。
  ②发动机有自动保护装置,当机油低于最低油面和高于最高油面时,发动机会无法启动。

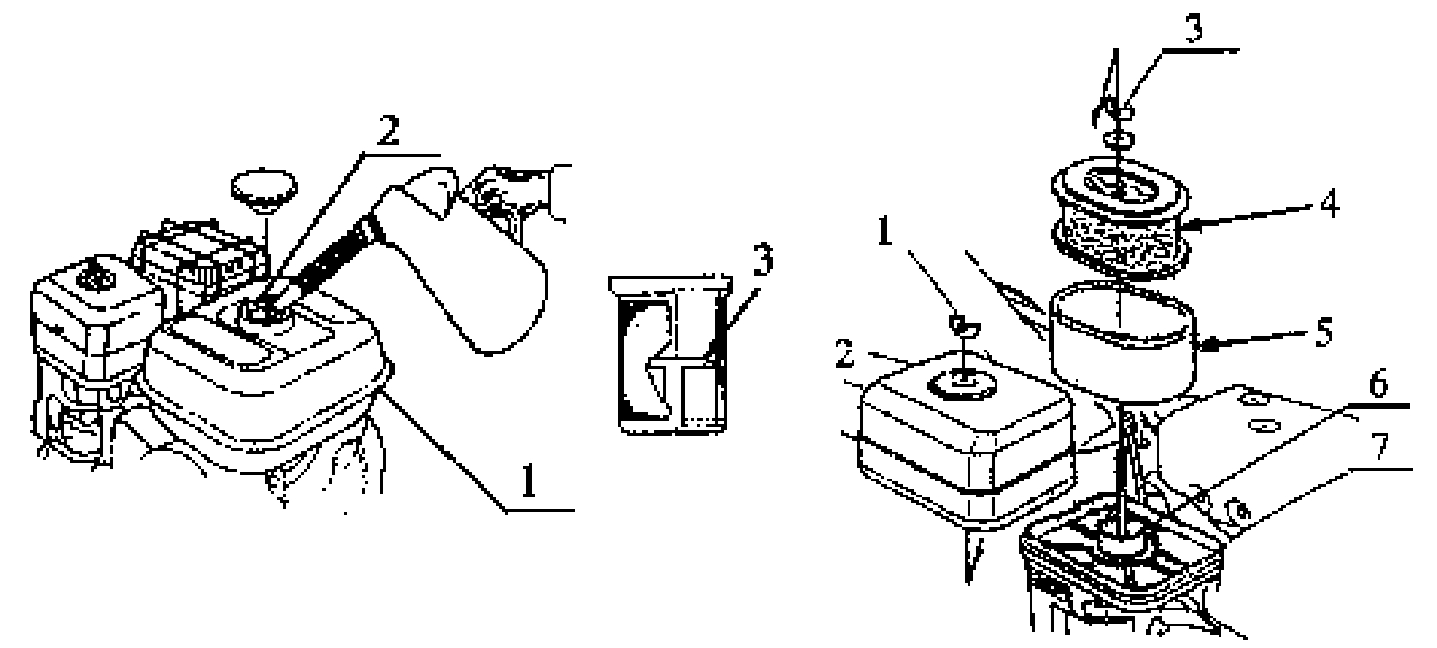

  4、检查燃油面打开油箱盖,检查燃油,若须加油则从注入口加入,直至油面达到滤网内部的红色隔板为止。使用燃油牌号为 90#汽油,决不允
许使用机油和汽油的混合物,不允许使用含有杂质的汽油。
  5、检查空气滤清器
  空滤器为干式,有纸质和泡沫两种滤芯,检查时撤除空气滤清器罩壳,检查滤芯是否清洁,若有杂物则需清洁,轻搓洗涤,然后拧干, 反复几
, 挤干水后重新安装。

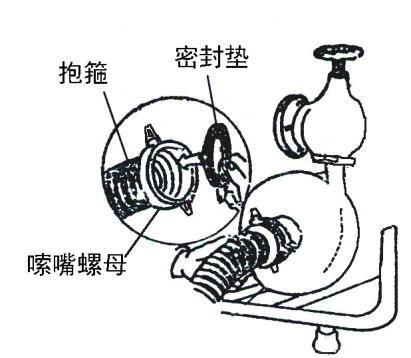

  6、检查密封垫是否完好,装好进水管,用板手紧固,以防漏气。


  7、进水管的滤网应尽可能挂在较清洁的水池中,并离池底和池壁一定距离,如水源中污泥较多时,应将滤网罩入竹箩中一起放人水池中。进水管
弯曲处不应高于水泵进水口,以免吸水困难。


  8、检查发动机上的总电源开关是否开启(置 ON 位),出厂时已设置在 ON 位。
  9、检查水泵泵壳下的放水阀是否已关闭。


  10、装好出水管和水枪。
  11、注意安全检查,移走汽油机附近的易燃品,非操作人员不要围在机旁。
  图 6
  放水阀关阀位

  (二)起动

  打开油门开关(黑色),拧松化油器底部的放油螺钉,直到有油流出为止。紧固放油螺钉,以免有油溢出。将阻风门(白色)调至半关闭位置,
然后把调速旋扭调到合适位置,先轻轻拉起动器手柄,直至感到有阻力时,打开电启动开关至“开”位置,再启动:
  ①电启动:扳动电启动开关至“启动”位置。
  ②人操纵拉索起动发动机。


  发动机启动后,检查运转是否平稳,有无异响,然后再把阻风门开到最大,调大调速旋扭角度,以达到所需转速。

  (三)引水

  1、关闭水泵泵体下的放水阀。
  2、顺时针旋转出水阀上端的手轮,关闭出水阀。


  3、将调速旋扭调到合适位置,一手扳下滑片泵引水把手,使滑片泵处于工作状态。
  4、待滑片泵下端喷口连续喷出水汽后,稍稍打开出水阀。
  5、如水枪出水连续正常,再扳回滑片泵把手,使滑片泵处于非工作状态(运行位置)。
  6、将出水阀完全打开。
  特别敬告用户:
  当滑片真空泵一次引水连续工作时间超过 30 秒时,仍然不出水或出水不正常,应立即停机检查,检查方法详见第六章故障排除。

  (四)停机

  1、将调速旋扭调至最小位置,使发动机处于最低稳定转速,扳动面板电启动开关到“关”位置,则发动机就会停下来。
  2、关闭出水阀。
  3、打开水泵泵体下的放水阀,放尽积水。冬季使用后特别注意,以防冻裂泵体。
  1、发动机必须由具有一定专业知识的人员操作,严禁非专业人员独立操作。
  2、运行过程中应注意发动机变化,如发现异响,震动厉害,放炮等不良现象发生时应立即停机。(注意:紧急停机,将启动开关置于OFF)
  3、发动机周围禁止堆放易燃、易爆等危险品,以免发生火灾。
  4、在加注汽油过程中,严禁吸烟,禁止有汽油溢出。若不慎溢出,在发动机启动前必须擦拭干净。
  5、为避免您的发动机受到损坏,应使用专用的四冲程机油,在机油未加入或不足量的情况下,禁止启动发动机。
  6、在发动机冷却之前,禁止触摸消声器和气缸。
  7、禁止带油运输发动机,存放时,应保证油箱内无油。
